Criando Conexões MVE para Endpoints Genéricos

Este tópico fornece etapas genéricas para configurar e implantar uma conexão VXC da Megaport no Megaport Portal e integrá-la com um MVE (o gateway de interconexão) no Cisco SD-WAN. O VXC pode se conectar a um Provedor de Serviços de Nuvem (CSP), uma Porta ou um MCR.

Dica

Embora você possa criar conexões de MVE para MVE e AWS a partir do MVE no Portal, a Megaport recomenda fortemente criar essas conexões no vManage para uma integração perfeita com o seu ambiente Cisco SD-WAN.

Passo 1 – Criar um MVE

• Crie um MVE (gateway de interconexão Cisco) no vManage.
  Para mais informações, veja Criando um MVE. O MVE precisa estar no estado ativo.

Passo 2 – Criar um VXC a partir do MVE

1. No Megaport Portal, selecione o MVE criado no Passo 1.
2. Crie um VXC para uma Porta, MCR ou Provedor de Serviços de Nuvem.
   Para mais informações, veja Criando um VXC.
3. Nos detalhes da conexão, observe a VLAN da terminação A.

Passo 3 – Copiar o template padrão do dispositivo

1. No Cisco vManage, vá para Configuration > Templates e selecione a aba Device.
2. Faça uma cópia do Default_MEGAPORT_ICGW_C8000V_Template_V01.
   Clique nos três pontos (…) no final da linha e selecione Copiar na lista suspensa.
3. Dê um nome para o template copiado e clique em Copy.
   Este nome pode conter apenas letras maiúsculas e minúsculas, dígitos de 0 a 9, hífens e sublinhados. Não pode conter espaços ou quaisquer outros caracteres.

Passo 4 – Criar um template de recurso VPN

1. Na página de Templates, selecione a aba Feature e clique em +Add Template.
2. Em Select Devices, selecione o C8000v.
3. Em Select Template > VPN, clique em Cisco VPN.
4. Insira um nome e uma descrição para o template.
5. Na seção Basic Configuration, insira o ID da VPN (VRF) para o VXC.
   The VPN ID can be any number 1 – 511 or 513 – 65530. O ID da VPN pode ser qualquer número de 1 a 511 ou de 513 a 65530. VPN 0 é reservado para Transport VPN e VPN 512 é reservado para Managed VPN. O número é normalmente idêntico ao ID da VPN atribuído para redes corporativas para comunicação entre a rede corporativa e o serviço de nuvem.
6. Clique em Save.

Passo 5 – Criar um template de recurso BGP

1. Na página de Templates, selecione a aba Feature e clique em +Add Template.
2. Em Select Devices, selecione o C8000v.
3. Em Select Template > OTHER TEMPLATES clique em Cisco BGP.
4. Insira um nome e uma descrição para o template.
5. Na seção Neighbor, clique em +New Neighbor.

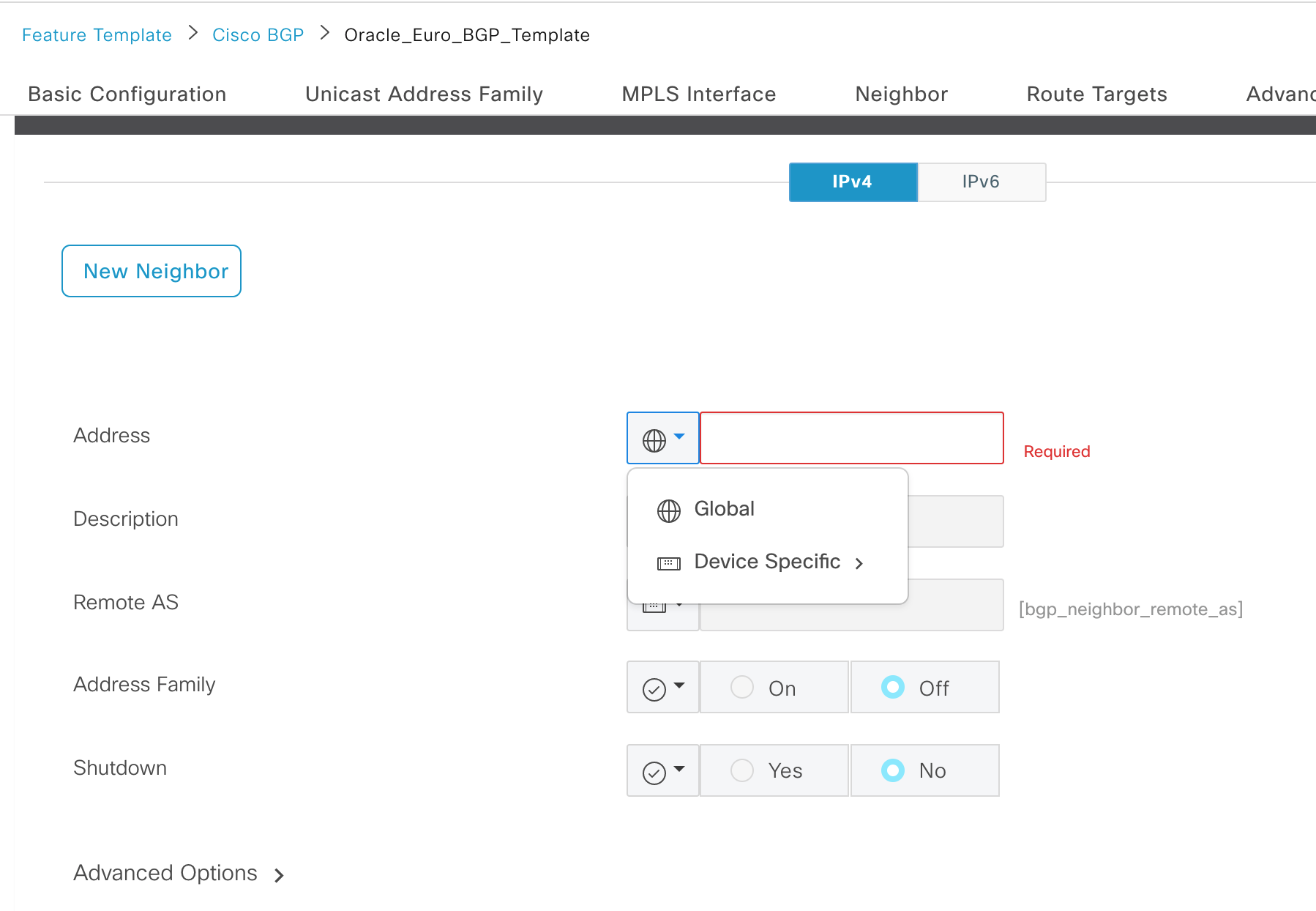

6. Ao lado do campo Address, selecione Device Specific na lista suspensa.

7. Ao lado do campo Remote AS, selecione Device Specific na lista suspensa.

8. Clique em Add depois em Save.

Passo 6 – Criar um template de complemento (add-on) CLI

1. Na página de Templates, selecione a aba Feature e clique em +Add Template.
2. Em Select Devices, selecione o C8000v.
3. Em Select Template > OTHER TEMPLATES clique em Cli Add-On Template.
4. Insira um nome e uma descrição para o template.

5. Copie a seguinte configuração no campo CLI CONFIGURATION.

   interface GigabitEthernet1.{{interface-tag}}
   encapsulation dot1Q {{dot1Q-tag}}
   vrf forwarding {{vrf-number}}
   ip address {{ip-address-subinterface}}
   ip mtu 1500
   !


6. Clique em Save.

Passo 7 – Aplicar os templates de recurso ao template de dispositivo

1. Vá para Configuration > Templates e selecione a aba Device.
2. Selecione o template MVE que foi copiado do padrão no Passo 1.
3. Clique nos três pontos (…) na última coluna e escolha Edit.
4. Na seção Transport & Management VPN, no menu suspenso Cisco VPN 512, selecione Factory_Default_Cisco_VPN_512_Template.
5. Em Service VPN, clique em +Add VPN.
6. Selecione o template VPN criado no Passo 4, clique na seta para movê-lo para o painel Selected VPN Templates e clique em Next.
   O passo de seleção de sub-templates aparecerá.
7. Em Additional Cisco VPN Templates, clique em Cisco BGP.
8. No menu suspenso Cisco BGP, selecione o template BGP criado no Passo 5 e clique em Add.
9. Na aba Additional Templates, no menu suspenso CLI Add-On Template, selecione o template CLI criado no Passo 6.
10. Clique em Update.

Passo 8 – Aplicar o template de dispositivo ao MVE

1. Vá para Configuration > Templates e selecione a aba Device.
2. Selecione o template MVE que foi copiado do padrão no Passo 1.
3. Clique nos três pontos (…) na última coluna e escolha Attach Devices.
4. Selecione o MVE ativo que foi criado antes de iniciar o Passo 1, mova-o para o painel à direita e clique em Attach.
   Em seguida, insira informações específicas do dispositivo.

5. Clique nos três pontos (…) na última coluna e clique em Edit Device Template.

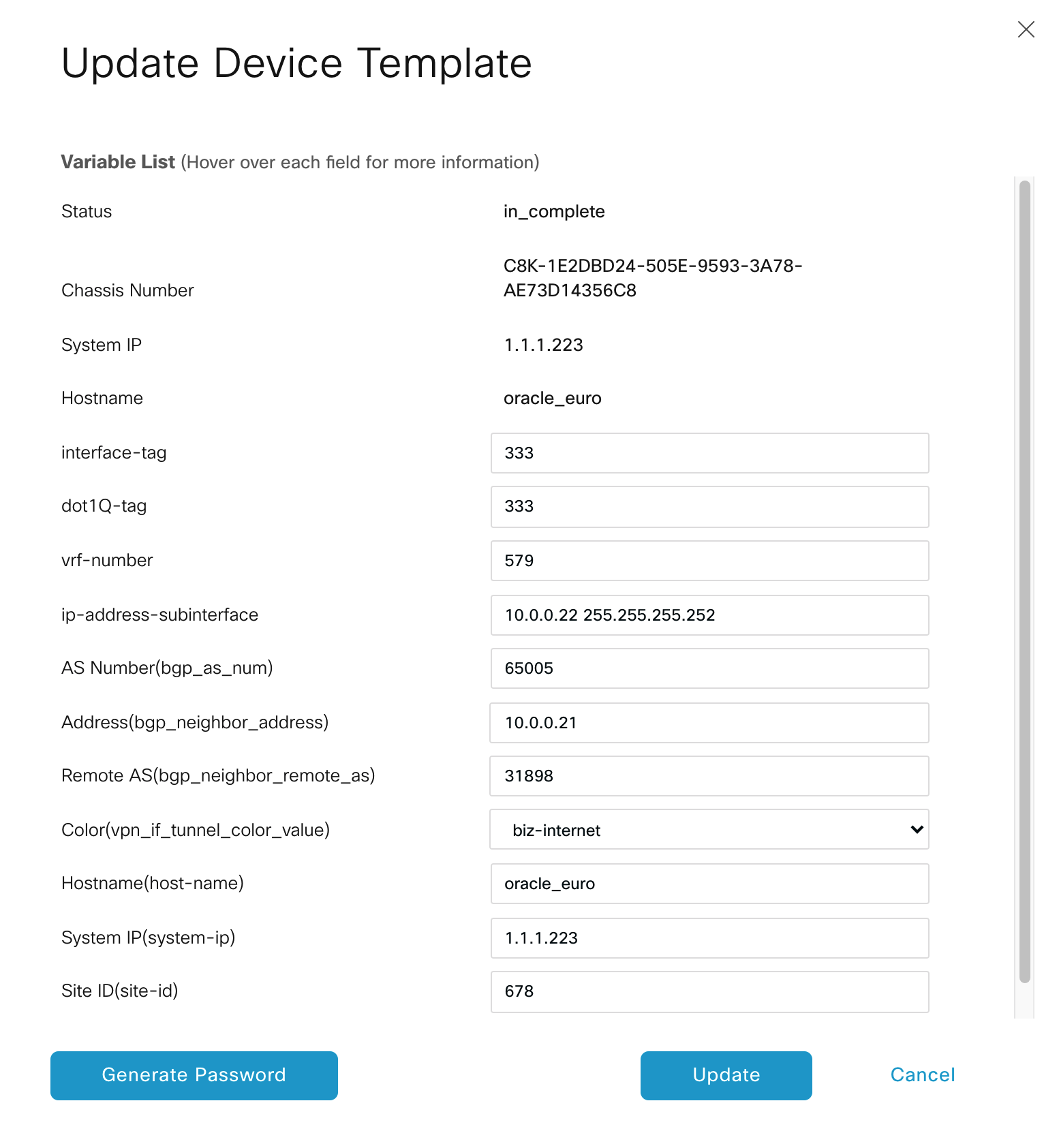

6. Insira valores nos seguintes campos:

   • interface-tag – Este valor é o mesmo que dot-1Q-tag.
   • dot-1Q-tag – Este valor é o mesmo que interface-tag. Você pode encontrar este valor nos detalhes da conexão do VXC no Megaport Portal: clique no nome do VXC, clique em Detalhes, e use o valor da VLAN da terminação A.
   • vrf-number – Especifique o número VRF (ID da VPN) para a interface.
   • ip-address-subinterface – Especifique o endereço IP e a máscara da interface.
   • AS Number – Especifique o número AS do MVE.
   • Address – Especifique o endereço IP do peer BGP remoto.
   • Remote AS - Insira o ASN do peer BGP remoto.

7. Clique em Update.

8. Clique em Next.
   O vManage exibe a Pré-visualização de Configuração e o Config Diff. Use essas funcionalidades para garantir que a configuração correta será aplicada.
9. Selecione o MVE na seção à esquerda.
10. Clique em Configure Devices.
    O vManage envia a configuração para o MVE. Quando concluído, o status indica sucesso.

Passo 9 – Verificar a conexão

1. No vManage, vá para Tools > SSH Terminal.
2. Selecione o MVE no grupo de dispositivos.
   Um terminal SSH será aberto.
3. Insira seus detalhes de login.

4. Digite o comando a seguir para testar o ping para a outra extremidade do VXC da Megaport a partir do MVE:

   ping vrf <VPN ID> <IP address>

5. Digite o comando a seguir para confirmar que a sessão BGP está ativa:

   show ip bgp vpnv4 vrf <VPN ID> summary
