Creazione di un MVE integrato con Aruba Usando un Tag di Sistema

Questo argomento descrive come creare e configurare un Megaport Virtual Edge (MVE) con Aruba EdgeConnect SD-WAN utilizzando un tag di sistema.

La configurazione del tag di sistema semplifica il dispiegamento di MVE automatizzando diverse attività di configurazione richieste. Questo metodo esegue automaticamente queste attività:

Abilita l’Aruba Orchestrator per approvare e configurare il nuovo EC-V scoperto senza l’intervento dell’utente.
Aggiorna Orchestrator alla versione 9 o successiva.
Registra il MVE con il Cloud Portal e l’Orchestrator.
Assegna le appropriate adesioni ai gruppi e ruoli al MVE.
Applica la configurazione di MVE utilizzando le impostazioni di dispiegamento personalizzate.
Avvia un EdgeConnect (EC-V).

Avviso

In Orchestrator, un MVE di Megaport è chiamato Aruba EdgeConnect (EC-V). I termini EC-V e MVE sono usati in modo intercambiabile in questo argomento.

Prima di iniziare, hai bisogno di account utente con permessi di ordinazione che forniscono l’accesso al Megaport Portal e ad Aruba.

Per ulteriori informazioni sull’apertura di un account Megaport, consulta Creazione di un account.

Per ulteriori informazioni su come creare un MVE integrato con Aruba manualmente, consulta Creazione di un MVE integrato con Aruba Manualmente.

Suggerimento

Aruba fornisce la documentazione per il loro prodotto SD-WAN, incluso Orchestrator e le connessioni cloud, su Aruba (SilverPeak) Biblioteca di Documentazione.

Passaggi fondamentali

I passaggi fondamentali della configurazione utilizzando un tag di sistema sono:

Ottenere una licenza da Aruba.
Creare un template di preconfigurazione in Aruba Orchestrator. Il modello include un tag di sistema.
Creare l’Aruba MVE nel Megaport Portal, assegnando il tag di sistema al MVE. L’Orchestrator configura il MVE utilizzando i parametri di dispiegamento specificati nel modello.

Le prossime sezioni forniscono dettagli.

Licenze

Prima di creare un MVE nel Megaport Portal, devi acquistare una licenza valida per EdgeConnect SD-WAN da Aruba. Tutte le licenze sono gestite dal Cloud Portal di Aruba.

Creazione di un modello di preconfigurazione

I tag di sistema di Aruba Orchestrator identificano un modello di preconfigurazione unico utilizzato per registrare l’MVE con il Cloud Portal e Orchestrator, e consentono ad Orchestrator di accettare e configurare automaticamente il nuovo MVE appena scoperto.

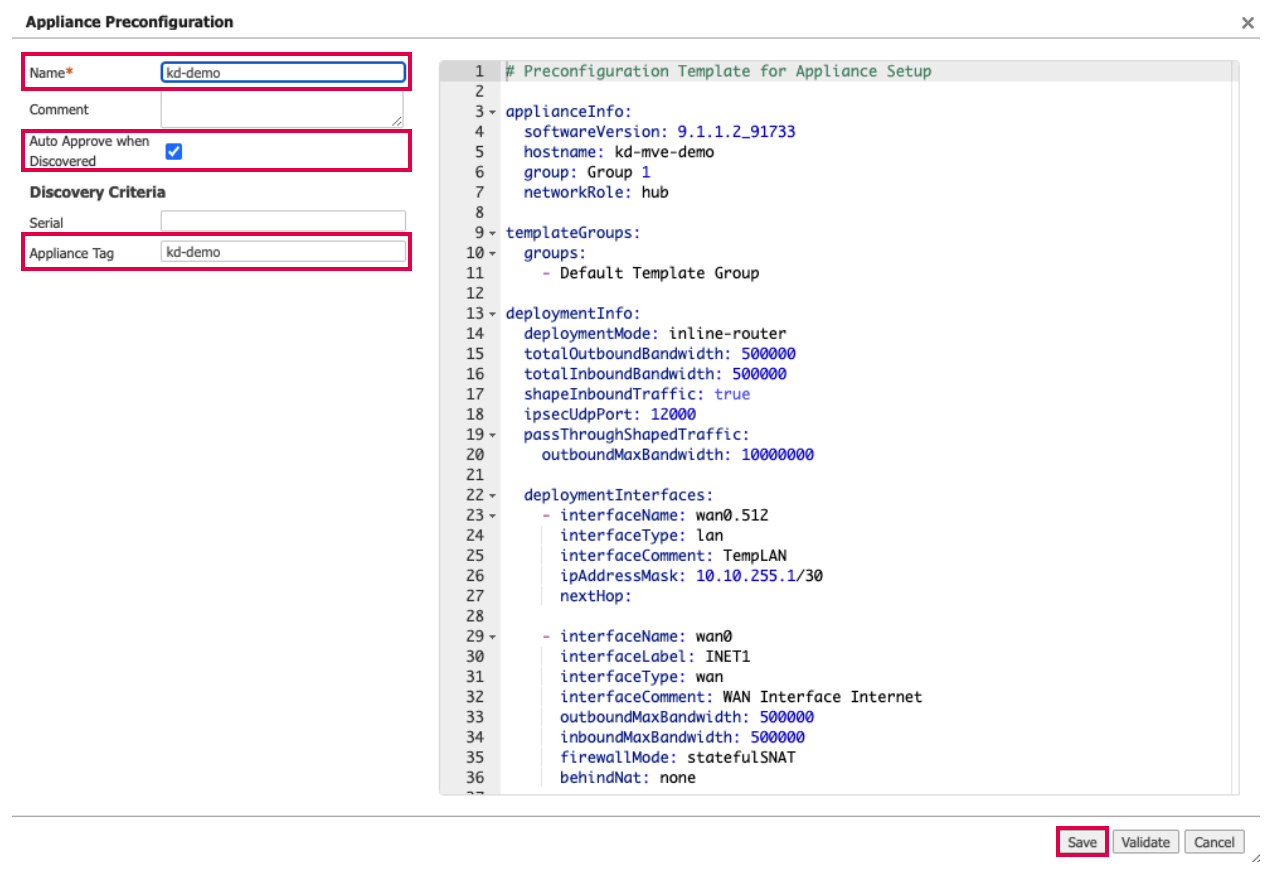

Per preconfigurare un modello

Accedi ad Aruba Orchestrator.
Scegli Configurazione > Sovrapposizioni & Sicurezza > Scoperta > Preconfigurazione.
Clicca su Nuovo.
Nominare il modello.
Abilitare Auto Approve when Discovered.
Inserire il nome del tag Applicazione/Sistema da utilizzare come identificatore unico da associare con il MVE. Per esempio, aruba-test-1. Prendere nota del tag di sistema per l’uso nel Megaport Portal più tardi. Orchestrator corrisponderà questo tag con l’MVE durante la scoperta.
Inserire tutti i parametri specifici del dispiegamento modificando i valori dello script sul lato destro della pagina. Lo script di esempio applica automaticamente le seguenti impostazioni di dispiegamento:
- Aggiorna l’apparecchio alla versione di software specificata 9.x.
- Assegna i ruoli e le adesioni ai gruppi appropriati all’apparecchio.
- Converte l’apparecchio in modalità router inline.
- Crea un’interfaccia del segnaposto lato LAN.
- Assegna i calcoli della larghezza di banda lato WAN in base alla dimensione dell’MVE.
- Abilita le impostazioni firewall SNAT stateful (SNAT) sull’interfaccia pubblica lato WAN.
Eliminare qualsiasi parametro non utilizzato.
Cliccare su Convalida per testare la configurazione.
Cliccare su Salva.

Dopo aver salvato il modello, sei pronto a creare l’MVE nel Megaport Portal.

Creazione di un MVE nel Megaport Portal

Quando si crea un MVE, selezionare una località che supporta il MVE e si trova in una area metropolitana compatibile con il design della tua rete. Puoi collegare più località a un singolo MVE. Per ulteriori informazioni sui dettagli della sede, consulta Pianificazione del tuo deployment.

Puoi distribuire più MVE all’interno della stessa area metropolitana per ragioni di ridondanza o capacità. Come parte del processo di creazione del MVE, verrà creata anche una connessione Megaport Internet.

Per creare un MVE

Nel Megaport Portal, vai alla pagina Servizi.
Clicca su Crea MVE.
Seleziona Aruba EC-V.
Seleziona la versione del software.

Il MVE sarà configurato per essere compatibile con quella versione di Aruba.
Clicca su Avanti.
Specifica i dettagli del MVE:
- Posizione – Seleziona la posizione del MVE.

  Seleziona una posizione geograficamente vicina alla tua filiale di destinazione e/o alle località locali.

  Il paese che scegli deve essere un mercato in cui ti sei già registrato.

  Se non hai registrato un mercato di fatturazione nella località in cui distribuirai il MVE, segui la procedura in Abilitazione dei mercati di fatturazione.

  Puoi utilizzare il campo Cerca per trovare il nome del porto, Paese, Città Metropolitana, o l’indirizzo del tuo porto di destinazione. Puoi anche filtrare per zona di diversità.
- Zona di Diversità – Seleziona una zona di diversità.

  Puoi selezionare Rosso o Blu, o selezionare Auto e avere Megaport selezionare la zona per te. La zona di diversità selezionata o assegnata sarà visualizzata nei dettagli della località per il resto della provisioning, e nella pagina di Riepilogo alla fine. Per maggiori informazioni, vedi Diversità MVE.
- Dimensione – Seleziona una dimensione tra quelle disponibili. Le dimensioni disponibili sono evidenziate in verde e etichettate come Disponibile. Le dimensioni supportano un numero variabile di connessioni contemporanee, e le metriche individuali dei prodotti partner variano leggermente.

  Nota

  Se la dimensione del MVE che desideri non è nella lista, allora non c’è abbastanza capacità nella località selezionata. Puoi selezionare un’altra località con sufficiente capacità o contattare il tuo Account Manager per discutere i requisiti.
- Durata Minima – Seleziona Nessuna durata minima, 12 Mesi, 24 Mesi, o 36 Mesi. Durate più lunghe comportano una tariffa mensile più bassa. 12 Mesi è selezionato di default. Prendi nota delle informazioni visualizzate sullo schermo per evitare penali per recesso anticipato (ETF).

  Abilita l’opzione Rinnovo Durata Minima per i servizi con una durata di 12, 24 o 36 mesi per rinnovare automaticamente il contratto allo stesso prezzo scontato e durata alla fine del contratto. Se non rinnovi il contratto, alla fine del termine, il contratto si convertirá automaticamente in un contratto a tempo indeterminato per il periodo di fatturazione successivo, allo stesso prezzo, senza sconti di durata.

  Per maggiori informazioni, vedi Prezzi di MVE e Termini del Contratto.
Clicca su Avanti.
Specifica le impostazioni specifiche per Aruba:
- Nome Account Orchestrator – Inserisci il Nome Account da Aruba Orchestrator. Per visualizzare il Nome Account, accedi a Orchestrator e seleziona Orchestrator > Licensing | Cloud Portal.
- Chiave Account – Inserisci la Chiave Account da Aruba Orchestrator. La chiave è collegata al Nome Account. Per visualizzare la Chiave Account, accedi a Orchestrator e seleziona Orchestrator > Licensing | Cloud Portal. Se non è visibile nessuna chiave in Orchestrator, clicca su Genera Chiave Account.
- System Tag – I System Tag e i modelli di preconfigurazione di Aruba Orchestrator registrano l’EC-V con il Cloud Portal e Orchestrator, e consentono a Orchestrator di accettare e configurare automaticamente i nuovi appliance EC-V rilevati. Inserisci l’Appliance/System Tag che hai specificato quando hai creato il modello di preconfigurazione in Orchestrator.
- Interfacce Virtuali (vNIC) – Ogni MVE è configurato con un vNIC denominato Data Plane di default. Per cambiare il nome, puoi semplicemente digitare sopra il testo Data Plane.

  Puoi aggiungere un totale di cinque vNIC al MVE, incluso quello aggiunto di default. Per maggiori informazioni, vedi Tipi di Connessioni vNIC.

  Per aggiungere un vNIC:
  - Clicca su + Aggiungi.
  - Inserisci un nome per il vNIC.
  Nota

  Se vuoi aumentare o diminuire il numero di vNIC su questo MVE dopo che è stato distribuito, dovrai cancellare l’intero MVE e ricrearlo. Non puoi aggiungere o eliminare vNIC su un MVE già distribuito.
- Megaport Marketplace – Per impostazione predefinita, ogni servizio è privato per la tua impresa e consuma servizi dalla rete Megaport per la tua azienda interna, team e risorse. Quando è impostato su privato, il servizio non è ricercabile nel Megaport Marketplace, tuttavia, gli altri possono comunque connettersi a te usando una chiave di servizio. La visibilità Megaport Marketplace è controllata nel tuo profilo Megaport Marketplace. Per maggiori informazioni su come rendere visibile il tuo servizio al Megaport Marketplace, vedi Creazione di un profilo Megaport Marketplace.
Clicca su Avanti.
Specifica le impostazioni opzionali:
- Nome MVE – Inserisci un nome per il MVE che sia facilmente identificabile, in particolare se prevedi di provvedere a più di uno. Questo nome appare nel Megaport Portal.

  Il nome del MVE è generato automaticamente in base al nome della località e mostrato nella pagina di Riepilogo. Puoi sovrascriverlo inserendo il tuo.
- Riferimento del Livello di Servizio (opzionale) – Specificare un numero identificativo univoco per il tuo servizio Megaport da utilizzare per scopi di fatturazione, come un numero di centro di costo, un ID cliente unico, o un numero di ordine di acquisto. Il numero di riferimento del livello di servizio appare per ogni servizio nella sezione Prodotto della fattura. Puoi anche modificare questo campo per un servizio esistente.
- Etichette Risorsa – Puoi utilizzare le etichette delle risorse per aggiungere i tuoi metadati di riferimento a un servizio Megaport. Per aggiungere un’etichetta:
  1. Clicca su Aggiungi Etichette.
  2. Clicca su Aggiungi Nuova Etichetta.
  3. Inserisci i dettagli nei campi:
    - Chiave – stringa con lunghezza massima 128. I valori validi sono a-z 0-9 _ : . / \ -
    - Valore – stringa con lunghezza massima 256. I valori validi sono a-z A-Z 0-9 _ : . @ / + \ - (spazio)
  4. Clicca su Salva.
  Se hai già etichette di risorse per quel servizio, puoi gestirle cliccando su Gestisci Etichette.

  Avviso

  Non includere mai informazioni sensibili in un’etichetta di risorsa. Le informazioni sensibili includono comandi che restituiscono definizioni di tag esistenti e informazioni che identificheranno una persona o un’azienda.
Conferma la configurazione e il prezzo sulla pagina Riepilogo.

Il tasso mensile è basato sulla località e sulla dimensione.
Clicca su Aggiungi MVE.

Ti verrà chiesto di creare una connessione Megaport Internet. Una connessione Megaport Internet fornisce connettività e permette al MVE di registrarsi e comunicare con Aruba SD-WAN.

Per creare la connessione Megaport Internet

Clicca su Crea Internet Megaport per procedere (consigliato), o clicca su Non ora per provisionare l’accesso a internet in un secondo momento.

Nota

MVE richiede connettività a internet sulla interfaccia virtuale del piano di gestione. Puoi provvedere a una connessione Megaport Internet o configurare una connessione internet di terze parti utilizzando un VXC privato. Raccomandiamo vivamente di creare una connessione Megaport Internet per l’avvio e il dispiegamento iniziale di MVE per garantire che MVE sia provisionato e funzioni correttamente.
Seleziona il porto di destinazione (il router internet). Il B-End di una connessione Megaport Internet può essere ovunque sia disponibile Megaport Internet. Puoi utilizzare il campo Cerca per trovare il nome del porto, Paese, Città Metropolitana, o l’indirizzo del tuo porto di destinazione. Puoi anche filtrare per zona di diversità.
Clicca su Avanti.
Specifica i dettagli della connessione:
- Nome Connessione – Il nome della tua connessione Megaport Internet da mostrare nel Megaport Portal.
- Riferimento del Livello di Servizio (opzionale) – Specificare un numero identificativo univoco per il tuo servizio Megaport da utilizzare per scopi di fatturazione, come un numero di centro di costo, un ID cliente unico, o un numero di ordine di acquisto. Il numero di riferimento del livello di servizio appare per ogni servizio nella sezione Prodotto della fattura. Puoi anche modificare questo campo per un servizio esistente.

  Suggerimento

  Usa gli stessi numeri di Riferimento del Livello di Servizio per la connessione Megaport Internet e il MVE per aiutarti a identificare la coppia corrispondente nella tua fattura.
- Limite di Velocità – La velocità della tua connessione in Mbps. Il limite di velocità è configurabile a partire da 20 Mbps e può scalare a diversi Gbps o più, in incrementi di 1 Mbps. I livelli di velocità disponibili possono variare in base alla località e al tipo di servizio. Puoi modificare la velocità come necessario dopo aver creato la connessione Megaport Internet. I dettagli di fatturazione mensile appaiono in base alla località e al limite di velocità.
- Stato VXC – Seleziona Abilitato o Arresta per definire lo stato iniziale della connessione. Per maggiori informazioni, vedi Arresto di un VXC per test di failover.

  Nota

  Se selezioni Arresta, il traffico non passerà attraverso questo servizio e si comporterà come se fosse inattivo sulla rete Megaport. La fatturazione per questo servizio rimarrà attiva e ti sarà ancora addebitata questa connessione.
- A-End vNIC - Specifica un vNIC dall’elenco a discesa. L’elenco mostra i vNIC che sono stati creati con il MVE.
- VLAN A-End Preferita (opzionale) – Specifica un ID VLAN inutilizzato per questa connessione. Questo deve essere un ID VLAN unico su questo MVE e può variare da 2 a 4093. Se specifichi un ID VLAN già in uso, il sistema mostra il prossimo numero VLAN disponibile. L’ID VLAN deve essere unico per procedere con l’ordine. Se non specifichi un valore, Megaport lo assegnerà.
  In alternativa, puoi cliccare su Untag. Questa selezione rimuove il tagging VLAN per questa connessione e sarà configurata senza un ID VLAN.
- Durata Minima – Seleziona Nessuna durata minima, 12 Mesi, 24 Mesi, o 36 Mesi. Durate più lunghe comportano una tariffa mensile più bassa. 12 Mesi è selezionato di default. Prendi nota delle informazioni visualizzate sullo schermo per evitare penali per recesso anticipato (ETF).

  Abilita l’opzione Rinnovo Durata Minima per i servizi con una durata di 12, 24 o 36 mesi per rinnovare automaticamente il contratto allo stesso prezzo scontato e durata alla fine del contratto. Se non rinnovi il contratto, alla fine del termine, il contratto si convertirá automaticamente in un contratto a tempo indeterminato per il periodo di fatturazione successivo, allo stesso prezzo, senza sconti di durata.

  Per maggiori informazioni, vedi Megaport Internet Prezzi e Termini del Contratto e VXC, Megaport Internet, e Fatturazione IX.
- Etichette Risorsa – Puoi utilizzare le etichette delle risorse per aggiungere i tuoi metadati di riferimento a un servizio Megaport. Per aggiungere un’etichetta:
  1. Clicca su Aggiungi Etichette.
  2. Clicca su Aggiungi Nuova Etichetta.
  3. Inserisci i dettagli nei campi:
    - Chiave – stringa con lunghezza massima 128. I valori validi sono a-z 0-9 _ : . / \ -
    - Valore – stringa con lunghezza massima 256. I valori validi sono a-z A-Z 0-9 _ : . @ / + \ - (spazio)
  4. Clicca su Salva.
  Se hai già etichette di risorse per quel servizio, puoi gestirle cliccando su Gestisci Etichette.

  Avviso

  Non includere mai informazioni sensibili in un’etichetta di risorsa. Le informazioni sensibili includono comandi che restituiscono definizioni di tag esistenti e informazioni che identificheranno una persona o un’azienda.
Clicca su Avanti per procedere al riepilogo dei dettagli della connessione.
Clicca su Aggiungi VXC per ordinare la connessione.
Clicca su Rivedi Ordine nell’area dei Servizi Configurati.
Se hai un codice promozionale, clicca su Aggiungi Codice Promo, inseriscilo, quindi clicca su Aggiungi Codice.
Clicca su Ordina Ora.

Ordinando un MVE, viene configurato l’appliance e vengono assegnati indirizzi IP dalla rete SDN di Megaport. Il provisioning del MVE richiede solo pochi minuti. Il processo di provisioning avvia un Aruba EdgeConnect (EC-V).

Visualizzare l’MVE

Puoi visualizzare l’MVE in Orchestrator e nel Megaport Portal.

Visualizzare in Orchestrator

L’MVE è ora gestito attraverso Aruba Orchestrator e lo puoi visualizzare nell’elenco dei Dispositivi Scoperti.

Per visualizzare un MVE in Orchestrator

Accedi a Orchestrator.
Scegli Orchestrator > Configurazione > Dispiegamento.
Clicca sull’icona Modifica accanto all’apparecchio.

Man mano che aggiungi alla tua rete, puoi clonare e modificare il modello per il riutilizzo con altri dispiegamenti EC-V, assegnando a ciascun EC-V un unico tag di sistema.

Visualizzare nel Megaport Portal

Dopo aver creato l’MVE, puoi visualizzarlo nel Megaport Portal sulla pagina Servizi. Puoi anche visualizzare gli indirizzo IP pubblici assegnati.

Per visualizzare un MVE nel Megaport Portal

Vai alla pagina Servizi.

MVE e connessione Megaport Internet nel Megaport Portal

L’icona Megaport Internet differisce da una icona VXC standard nel Megaport Portal, come mostrato nell’immagine.

Per ulteriori informazioni sulla pagina Servizi, consulta Capire la Pagina dei Servizi.

Aggiornamento della connessione Megaport Internet

Cliccare sull’icona ingranaggio accanto alla connessione Megaport Internet nel Megaport Portal per apportare modifiche.

Puoi modificare i dettagli della connessione Megaport Internet compreso il nome della connessione, il limite di velocità, l’ID VLAN, il riferimento della fattura, lo stato della connessione e le condizioni del contratto. Una volta inviate, queste modifiche entrano in vigore in pochi minuti.

Per eliminare la connessione Megaport Internet, clicca sull’icona del cestino. Per ulteriori informazioni, consulta Terminare una Connessione Megaport Internet.

Per bloccare o sbloccare la connessione Megaport Internet, clicca sull’icona del lucchetto.

Per visualizzare i indirizzi IP pubblici assegnati all’MVE

Cliccare sull’icona ingranaggio accanto alla connessione Megaport Internet. La schermata di configurazione della connessione appare. Da qui, è possibile modificare qualsiasi dettaglio della connessione Megaport Internet.
Seleziona la scheda Dettagli.
Localizza l’indirizzo IP pubblico (IPv4 o IPv6). Questi sono gli indirizzi IP pubblici assegnati all’MVE.

Se hai impostato Orchestrator per accettare e aggiornare automaticamente l’apparecchio EC-V, vedrai l’EC-V sotto Dispositivi Scoperti. In caso contrario, è necessario approvarlo manualmente e aggiornare il suo software alla versione 9.1.0.0_91199.

Per approvare e aggiornare il nuovo apparecchio EC-V

Prima che Aruba Orchestrator aggiunga l’EC-V alla sua lista di apparecchi gestiti, è necessario approvarlo manualmente.

Accedi al tuo sistema Aruba Orchestrator aziendale.
Scegli Configurazione > Scoperta | Apparecchi Scoperti o clicca su Apparecchi Scoperti in alto a destra dello schermo. Vedrai un nuovo dispositivo in attesa di approvazione.
Clicca su Approva accanto al nuovo dispositivo. La schermata di aggiornamento apparecchio appare. MVE richiede l’aggiornamento dell’Aruba Orchestrator ad un minimo della versione 9 o successiva.
Scegli una versione del software 9.x dal menu a discesa che sia compatibile con la tua versione di Orchestrator.
Clicca su Aggiorna & Riavvia Apparecchio. Il processo di aggiornamento e riavvio dura circa 5-10 minuti.
Clicca su Chiudi quando l’aggiornamento è completato.
Clicca su Aggiorna Informazioni di Scoperta nella schermata Dispositivi Scoperti per verificare la nuova versione del software.
Clicca su Approva. La schermata Aggiorna Apparecchio mostra che non ci sono aggiornamenti disponibili, confermando che l’Orchestrator è aggiornato.
Clicca su Salta.
Clicca su Esegui Wizard di Configurazione Manuale nella schermata Applica Preconfigurazione Apparecchio.
Puoi anche selezionare un modello di preconfigurazione, se disponibile.
Fornisci i dettagli dell’apparecchio:
- Hostname – Megaport assegna un hostname di default, tuttavia questo è un campo di testo libero che ti permette di assegnare un nome facilmente identificabile per questo apparecchio.
- Gruppo – Come richiesto per la tua rete, specifica un nome di gruppo per l’apparecchio.
- Password Amministratore – Specifica e conferma una password sicura.
- Numero Seriale – Questo numero è assegnato di default.
  Il resto dei campi è opzionale.
Clicca su Avanti.
Seleziona un profilo nel menu a discesa Profilo di Dispiegamento, oppure clicca su Avanti per saltare.
(Opzionale) Clicca su Aggiungi per aggiungere un’interfaccia loopback e un indirizzo IP che rispondono alle tue esigenze di rete, oppure clicca Avanti.
Come richiesto per la tua rete, seleziona Usa Rotte Imparate da Tessuto SD-WAN e/o Includi automaticamente le sottoreti locali e clicca su Avanti.
Come richiesto per la tua rete, seleziona o deseleziona le opzioni appropriate sotto Aggiungi Sincronizzazioni Intenti Business a questo Sito e Seleziona Gruppi di Template da applicare a questo Sito.
Nota che una configurazione impropria di sovrapposizioni e/o etichette può risultare in errori di comunicazione con Orchestrator. Consulta la documentazione Aruba per ulteriori informazioni.
Clicca su Applica. L’Assistenza Apparecchio applica gli aggiornamenti di configurazione all’apparecchio EC-V MVE.
Clicca su Chiudi.

L’apparecchio è ora gestito attraverso Aruba Orchestrator e puoi visualizzarlo nell’elenco dei Dispositivi Scoperti.

Passaggi successivi

Una volta che il MVE è provisionato con uno stato Attivo, il passo successivo è collegare un VXC a un CSP, una porta locale, o una rete di terze parti. Puoi opzionalmente collegare una Porta fisica al MVE attraverso un VXC privato o connetterti a un fornitore di servizi nel Megaport Marketplace.

Per maggiori informazioni, consulta Creazione di un VXC.
