Creare connessioni MVE con Endpoint generici

Questo argomento descrive i passaggi generali per configurare e distribuire una connessione Megaport VXC nel Megaport Portal e integrarla con un MVE (il gateway di interconnessione) in Cisco SD-WAN. Il VXC può connettersi a un Cloud Service Provider, a una Porta, o a un MCR.

Suggerimento

Sebbene sia possibile creare connessioni MVE-to-MVE e AWS dal MVE nel Portal, Megaport raccomanda vivamente di creare queste connessioni in vManage per un’integrazione senza problemi con il tuo ambiente Cisco SD-WAN.

Passo 1 – Crea un MVE

  • Crea un MVE (Cisco interconnect gateway) in vManage.
    Per maggiori informazioni, vedi Creazione di un MVE. L’MVE deve essere nello stato attivo.

Passo 2 – Crea un VXC dal MVE

  1. Nel Megaport Portal, seleziona l’MVE creato nel Passo 1.
  2. Crea un VXC verso una Porta, MCR, o un Cloud Service Provider.
    Per ulteriori informazioni, vedi Creazione di un VXC.
  3. Nei dettagli della connessione, prendi nota del VLAN di A-End.

Passo 3 – Copia il template di dispositivo predefinito

  1. In Cisco vManage, vai su Configurazione > Modelli e seleziona la scheda Dispositivo.
  2. Fai una copia di Default_MEGAPORT_ICGW_C8000V_Template_V01.
    Clicca sui punti di sospensione () alla fine della riga e seleziona Copia dal menu a discesa.
  3. Fornisci un nome per il template copiato e clicca su Copia.
    Il nome può contenere solo lettere maiuscole e minuscole, i numeri da 0 a 9, trattini e underscore. Non può contenere spazi o altri caratteri.

Passo 4 – Crea un template di funzionalità VPN

  1. Nella pagina Modelli, seleziona la scheda Funzione e fai clic su +Aggiungi Modello.
  2. In Seleziona Dispositivi, seleziona il C8000v.
  3. Sotto Seleziona Modello > VPN, clicca su Cisco VPN.
  4. Inserisci un nome e una descrizione per il modello.
  5. Nella sezione Configurazione di Base, inserisci l’ID VPN (VRF) per il VXC.
    L’ID VPN può essere un qualsiasi numero tra 1 – 511 o 513 – 65530. La VPN 0 è riservata per la Transport VPN e la VPN 512 è riservata per la Managed VPN. Il numero è normalmente identico all’ID VPN assegnato per le reti aziendali per comunicare tra la rete aziendale e il servizio cloud.
  6. Fai clic su Salva.

Passo 5 – Crea un template di funzionalità BGP

  1. Nella pagina Modelli, seleziona la scheda Funzione e fai clic su +Aggiungi Modello.
  2. In Seleziona Dispositivi, seleziona il C8000v.
  3. In Seleziona Modello > ALTRI MODELLI clicca su Cisco BGP.
  4. Inserisci un nome e una descrizione per il modello.
  5. Nella sezione Vicino, fai clic su +Nuovo Vicino.

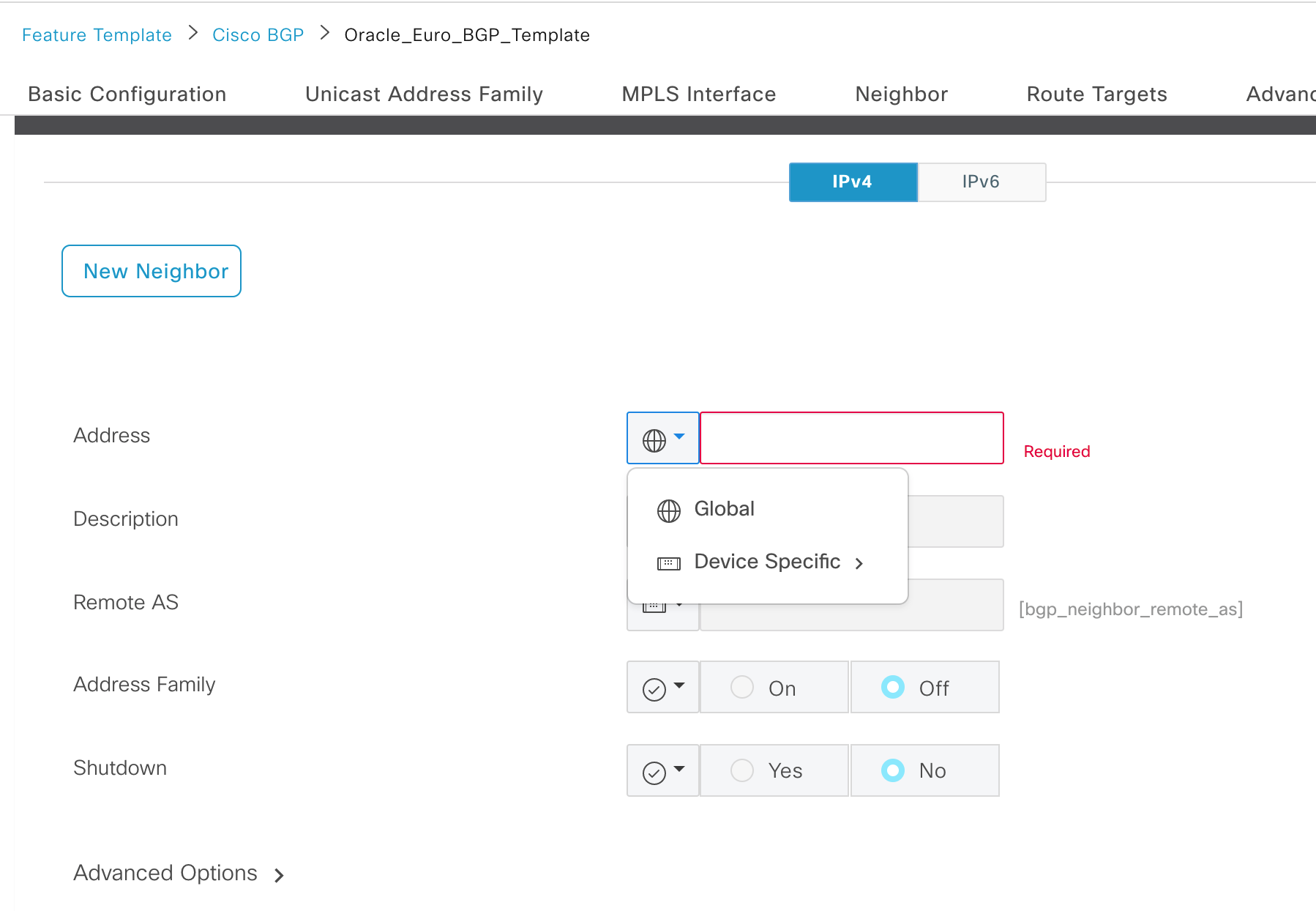

  6. Accanto al campo Indirizzo, seleziona Specifico del dispositivo dal menu a discesa.
    Specifica del dispositivo

  7. Accanto al campo AS Remoto, seleziona Specifico del dispositivo dal menu a discesa.

  8. Fai clic su Aggiungi e clicca su Salva.

Passo 6 – Crea un modello di funzionalità CLI add-on

  1. Nella pagina Modelli, seleziona la scheda Funzione e fai clic su +Aggiungi Modello.
  2. In Seleziona Dispositivi, seleziona il C8000v.
  3. In Seleziona Modello > ALTRI MODELLI clicca su Cli Add-On Template.
  4. Inserisci un nome e una descrizione per il modello.
  5. Copia la seguente configurazione nel campo CONFIGURAZIONE CLI.

    interface GigabitEthernet1.{{interface-tag}}
    encapsulation dot1Q {{dot1Q-tag}}
    vrf forwarding {{vrf-number}}
    ip address {{ip-address-subinterface}}
    ip mtu 1500
    !

  6. Fai clic su Salva.

Passo 7 – Applica i modelli di funzionalità al modello di dispositivo

  1. Vai su Configurazione > Modelli e seleziona la scheda Dispositivo.
  2. Seleziona il template MVE che è stato copiato dal predefinito nel Passo 1.
  3. Fai clic sui puntini di sospensione () nell’ultima colonna e scegli Modifica.
  4. Nella sezione Transport & Management VPN, dalla lista a discesa Cisco VPN 512, seleziona Factory_Default_Cisco_VPN_512_Template.
  5. In Service VPN, fai clic su +Aggiungi VPN.
  6. Seleziona il modello VPN creato nel Passo 4, fai clic sulla freccia per spostarlo nel pannello Modelli VPN Selezionati, e fai clic su Avanti.
    Appare il passo seleziona i sotto-modelli.
  7. In Modelli VPN Cisco aggiuntivi, fai clic su Cisco BGP.
  8. Dal menu a discesa Cisco BGP, seleziona il modello BGP creato nel Passo 5 e fai clic su Aggiungi.
  9. In Modelli aggiuntivi, dal menu a discesa del modello CLI Add-On, seleziona il modello CLI creato nel Passo 6.
  10. Fai clic su Aggiorna.

Passo 8 – Applica il modello di dispositivo a MVE

  1. Vai su Configurazione > Modelli e seleziona la scheda Dispositivo.
  2. Seleziona il modello MVE che è stato copiato dal predefinito nel Passo 1.
  3. Fai clic sui puntini di sospensione () nell’ultima colonna e scegli Collega Dispositivi.
  4. Seleziona il live MVE che è stato creato prima di iniziare il Passo 1, spostalo nel pannello di destra, e fai clic su Collega.
    Accanto, inserisci le informazioni specifiche del dispositivo.

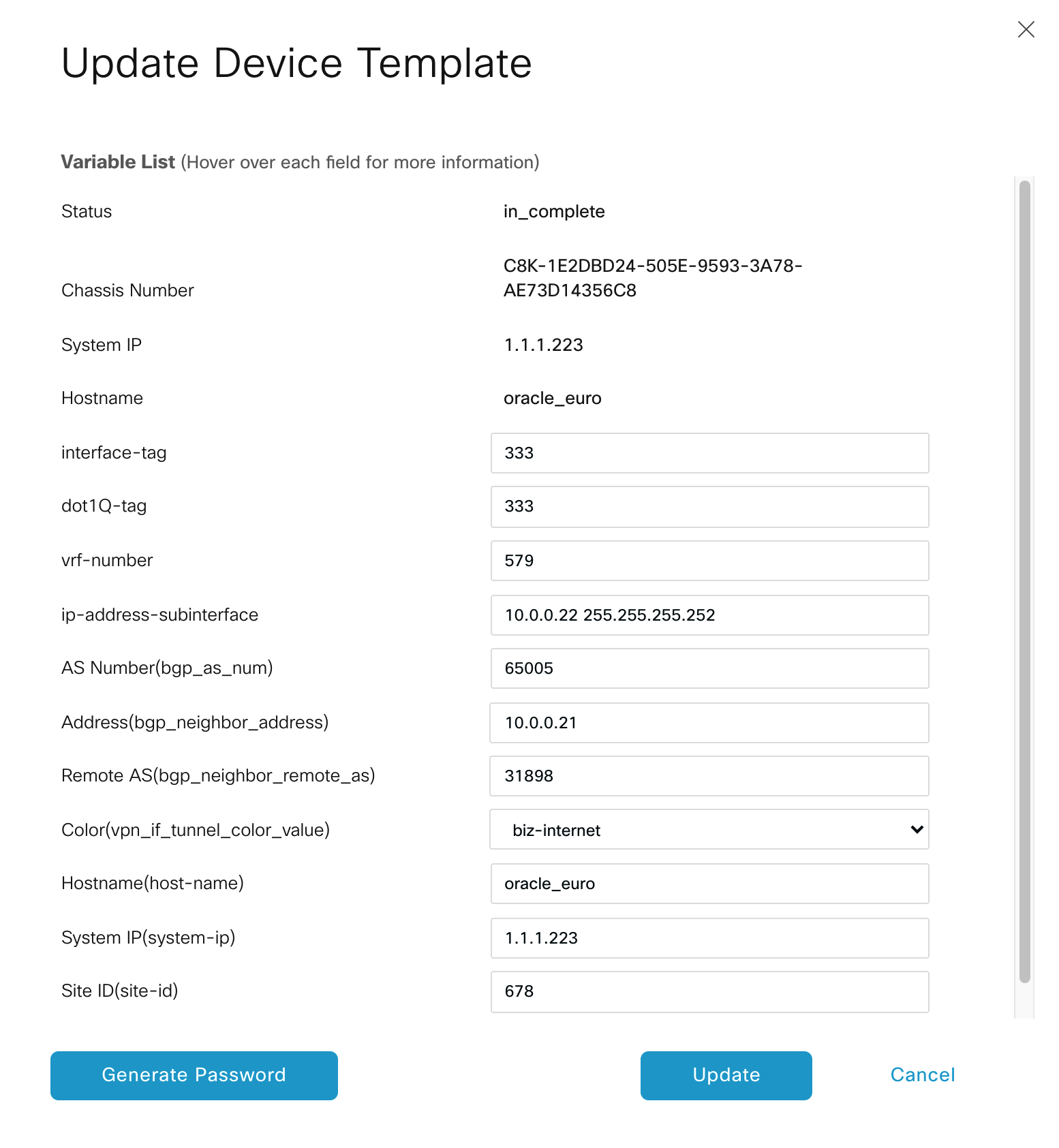

  5. Fai clic sui puntini di sospensione () nell’ultima colonna e fai clic su Modifica Modello del Dispositivo.

    Modello del dispositivo

  6. Inserisci valori in questi campi:

    • interface-tag – Questo valore è lo stesso di dot-1Q-tag.
    • dot-1Q-tag – Questo valore è lo stesso di interface-tag. Puoi trovare questo valore nei dettagli della connessione VXC nel Megaport Portal: fai clic sul nome VXC, fai clic su Dettagli, e usa il valore VLAN A-End.
    • vrf-number – Specifica il numero VRF (ID VPN) per l’interfaccia.
    • ip-address-subinterface – Specifica l’indirizzo IP e la maschera dell’interfaccia.
    • AS Number – Specifica il numero AS del MVE.
    • Address – Specifica l’indirizzo IP BGP remoto.
    • Remote AS - Inserisci l’ASN per il BGP peer remoto.
  7. Fai clic su Aggiorna.

  8. Fai clic su Avanti.
    vManage mostra l’anteprima della Configurazione e la differenza della Configurazione. Usa queste funzioni per assicurarti che la configurazione corretta venga applicata.
  9. Seleziona l’MVE nella sezione a sinistra.
  10. Fai clic su Configura Dispositivi.
    vManage invia la configurazione all’MVE. Quando è completa, lo stato indica successo.

Passo 9 – Verifica la connessione

  1. In vManage, vai su Strumenti > Terminale SSH.
  2. Seleziona l’MVE nel gruppo di dispositivi.
    Si apre un terminale SSH.
  3. Inserisci i tuoi dettagli di accesso.
  4. Inserisci il seguente comando per fare ping all’altra estremità del Megaport VXC dall’MVE.

    ping vrf <VPN ID> <indirizzo IP>

  5. Inserisci il seguente comando per confermare che la sessione BGP è attiva:

    show ip bgp vpnv4 vrf <VPN ID> summary
