Creazione di un MVE integrato con Aruba Manualmente

Questo argomento descrive come creare e configurare manualmente un Megaport Virtual Edge (MVE) con Aruba EdgeConnect SD-WAN. Prima di iniziare, avrai bisogno di account utente con permessi di ordinazione che forniscano accesso al Megaport Portal e ad Aruba.

Per ulteriori informazioni sulla creazione di un account Megaport, consulta Creazione di un account.

Per ulteriori informazioni sulla creazione di un MVE integrato con Aruba utilizzando un tag di sistema, consulta Creazione di un MVE Utilizzando un Tag di Sistema.

Suggerimento

Aruba fornisce documentazione per il loro prodotto SD-WAN, incluso Orchestrator e connessioni cloud, presso Aruba (SilverPeak) Documentation Library.

Passaggi base

Questa sezione fornisce una panoramica dei passaggi di configurazione in Aruba Orchestrator e nel Megaport Portal. I passaggi base sono:

Ottenere una licenza da Aruba.
Creare l’Aruba MVE nel Megaport Portal.
Visualizzare l’assegnazione dell’indirizzo IP pubblico dell’MVE nel Megaport Portal.
Configurare l’Aruba EdgeConnect (EC-V) in Aruba Orchestrator.
Applicare la licenza all’EC-V.

Le prossime sezioni forniscono dettagli.

Licenze

Prima di creare un MVE nel Megaport Portal, è necessario acquistare una licenza valida EdgeConnect SD-WAN da Aruba. Tutte le licenze sono gestite dal Portale Cloud di Aruba.

Creazione di un MVE nel Megaport Portal

Quando si crea un MVE, selezionare una località che supporta il MVE e si trova in una area metropolitana compatibile con il design della tua rete. Puoi collegare più località a un singolo MVE. Per ulteriori informazioni sui dettagli della sede, consulta Pianificazione del tuo deployment.

Puoi distribuire più MVE all’interno della stessa area metropolitana per ragioni di ridondanza o capacità. Come parte del processo di creazione del MVE, verrà creata anche una connessione Megaport Internet.

Per creare un MVE

Nel Megaport Portal, vai alla pagina Servizi.
Clicca su Crea MVE.
Seleziona Aruba EC-V.

MVE richiede Aruba Orchestrator versione 9 o successiva. Se crei un MVE con una versione precedente di EC-V, devi eseguire immediatamente l’aggiornamento alla versione 9.
Seleziona la versione del software.

Il MVE sarà configurato per essere compatibile con quella versione di Aruba.
Clicca su Avanti.
Specifica i dettagli del MVE:
- Posizione – Seleziona la posizione del MVE.

  Seleziona una posizione geograficamente vicina alla tua filiale di destinazione e/o alle località locali.

  Il paese che scegli deve essere un mercato in cui ti sei già registrato.

  Se non hai registrato un mercato di fatturazione nella località in cui distribuirai il MVE, segui la procedura in Abilitazione dei mercati di fatturazione.

  Puoi utilizzare il campo Cerca per trovare il nome del porto, Paese, Città Metropolitana, o l’indirizzo del tuo porto di destinazione. Puoi anche filtrare per zona di diversità.
- Zona di Diversità – Seleziona una zona di diversità.

  Puoi selezionare Rosso o Blu, o selezionare Auto e avere Megaport selezionare la zona per te. La zona di diversità selezionata o assegnata sarà visualizzata nei dettagli della località per il resto della provisioning, e nella pagina di Riepilogo alla fine. Per maggiori informazioni, vedi Diversità MVE.
- Dimensione – Seleziona una dimensione tra quelle disponibili. Le dimensioni disponibili sono evidenziate in verde e etichettate come Disponibile. Le dimensioni supportano un numero variabile di connessioni contemporanee, e le metriche individuali dei prodotti partner variano leggermente.

  Nota

  Se la dimensione del MVE che desideri non è nella lista, allora non c’è abbastanza capacità nella località selezionata. Puoi selezionare un’altra località con sufficiente capacità o contattare il tuo Account Manager per discutere i requisiti.
- Durata Minima – Seleziona Nessuna durata minima, 12 Mesi, 24 Mesi, o 36 Mesi. Durate più lunghe comportano una tariffa mensile più bassa. 12 Mesi è selezionato di default. Prendi nota delle informazioni visualizzate sullo schermo per evitare penali per recesso anticipato (ETF).

  Abilita l’opzione Rinnovo Durata Minima per i servizi con una durata di 12, 24 o 36 mesi per rinnovare automaticamente il contratto allo stesso prezzo scontato e durata alla fine del contratto. Se non rinnovi il contratto, alla fine del termine, il contratto si convertirá automaticamente in un contratto a tempo indeterminato per il periodo di fatturazione successivo, allo stesso prezzo, senza sconti di durata.

  Per maggiori informazioni, vedi Prezzi di MVE e Termini del Contratto.
Clicca su Avanti.
Specifica le impostazioni specifiche per Aruba:

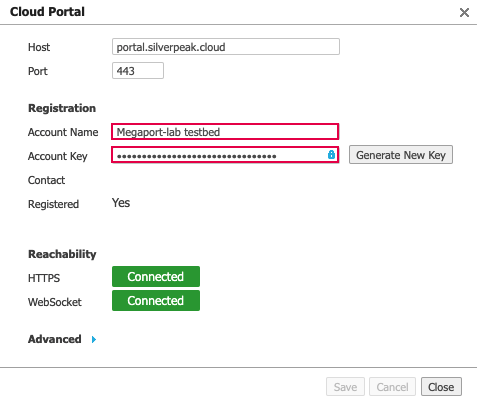

- Nome Account Orchestrator – Inserisci il nome account da Aruba Orchestrator. Per visualizzare il nome account, accedi a Orchestrator e scegli Orchestrator > Licensing | Cloud Portal.
- Chiave Account – Inserisci la chiave account da Aruba Orchestrator. La chiave è collegata al nome account. Per visualizzare la chiave account, accedi a Orchestrator e scegli Orchestrator > Licensing | Cloud Portal. Se non vedi alcuna chiave in Orchestrator, clicca Genera chiave account.
- System Tag (opzionale) – I System Tag e i modelli di preconfigurazione di Aruba Orchestrator registrano l’EC-V nel Cloud Portal e in Orchestrator, e consentono a Orchestrator di accettare e configurare automaticamente i nuovi appliance EC-V rilevati. Inserisci il tag appliance/system specificato quando hai creato il modello di preconfigurazione in Orchestrator.

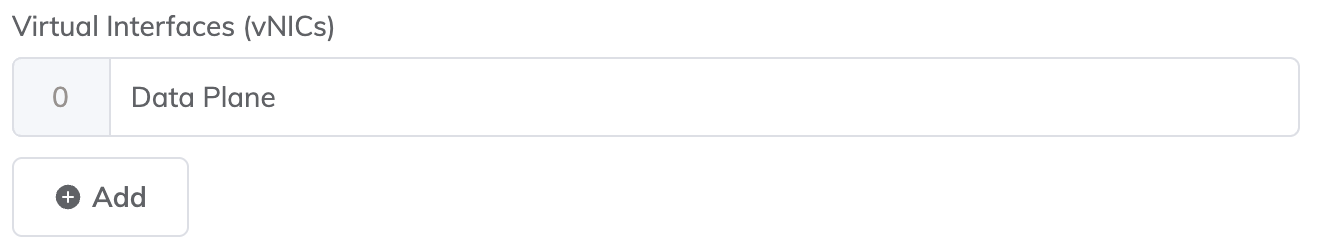

- Interfacce Virtuali (vNIC) – Ogni MVE è configurato di default con un vNIC chiamato Data Plane. Per cambiare il nome, puoi semplicemente sovrascrivere il testo Data Plane.

  Puoi aggiungere fino a un totale di cinque vNIC al MVE, incluso quello aggiunto di default. Per maggiori informazioni, consulta Tipi di Connessioni vNIC.

  Per aggiungere un vNIC:
  - Clicca + Aggiungi.
  - Inserisci un nome per il vNIC.
  Nota

  Se vuoi aumentare o diminuire il numero di vNIC su questo MVE dopo il suo deployment, dovrai eliminare l’intero MVE e ricrearlo. Non è possibile aggiungere o eliminare vNIC su un MVE già distribuito.
- Megaport Marketplace – Per impostazione predefinita, ogni servizio è privato per la tua impresa e consuma servizi dalla rete Megaport per la tua azienda interna, team e risorse. Quando è impostato su privato, il servizio non è ricercabile nel Megaport Marketplace, tuttavia, gli altri possono comunque connettersi a te usando una chiave di servizio. La visibilità Megaport Marketplace è controllata nel tuo profilo Megaport Marketplace. Per maggiori informazioni su come rendere visibile il tuo servizio al Megaport Marketplace, vedi Creazione di un profilo Megaport Marketplace.
Clicca su Avanti.
Specifica le impostazioni opzionali:
- Nome MVE – Inserisci un nome per il MVE che sia facilmente identificabile, in particolare se prevedi di provvedere a più di uno. Questo nome appare nel Megaport Portal.

  Il nome del MVE è generato automaticamente in base al nome della località e mostrato nella pagina di Riepilogo. Puoi sovrascriverlo inserendo il tuo.
- Riferimento del Livello di Servizio (opzionale) – Specificare un numero identificativo univoco per il tuo servizio Megaport da utilizzare per scopi di fatturazione, come un numero di centro di costo, un ID cliente unico, o un numero di ordine di acquisto. Il numero di riferimento del livello di servizio appare per ogni servizio nella sezione Prodotto della fattura. Puoi anche modificare questo campo per un servizio esistente.
- Etichette Risorsa – Puoi utilizzare le etichette delle risorse per aggiungere i tuoi metadati di riferimento a un servizio Megaport. Per aggiungere un’etichetta:
  1. Clicca su Aggiungi Etichette.
  2. Clicca su Aggiungi Nuova Etichetta.
  3. Inserisci i dettagli nei campi:
    - Chiave – stringa con lunghezza massima 128. I valori validi sono a-z 0-9 _ : . / \ -
    - Valore – stringa con lunghezza massima 256. I valori validi sono a-z A-Z 0-9 _ : . @ / + \ - (spazio)
  4. Clicca su Salva.
  Se hai già etichette di risorse per quel servizio, puoi gestirle cliccando su Gestisci Etichette.

  Avviso

  Non includere mai informazioni sensibili in un’etichetta di risorsa. Le informazioni sensibili includono comandi che restituiscono definizioni di tag esistenti e informazioni che identificheranno una persona o un’azienda.
Conferma la configurazione e il prezzo sulla pagina Riepilogo.

Il tasso mensile è basato sulla località e sulla dimensione.
Clicca su Aggiungi MVE.

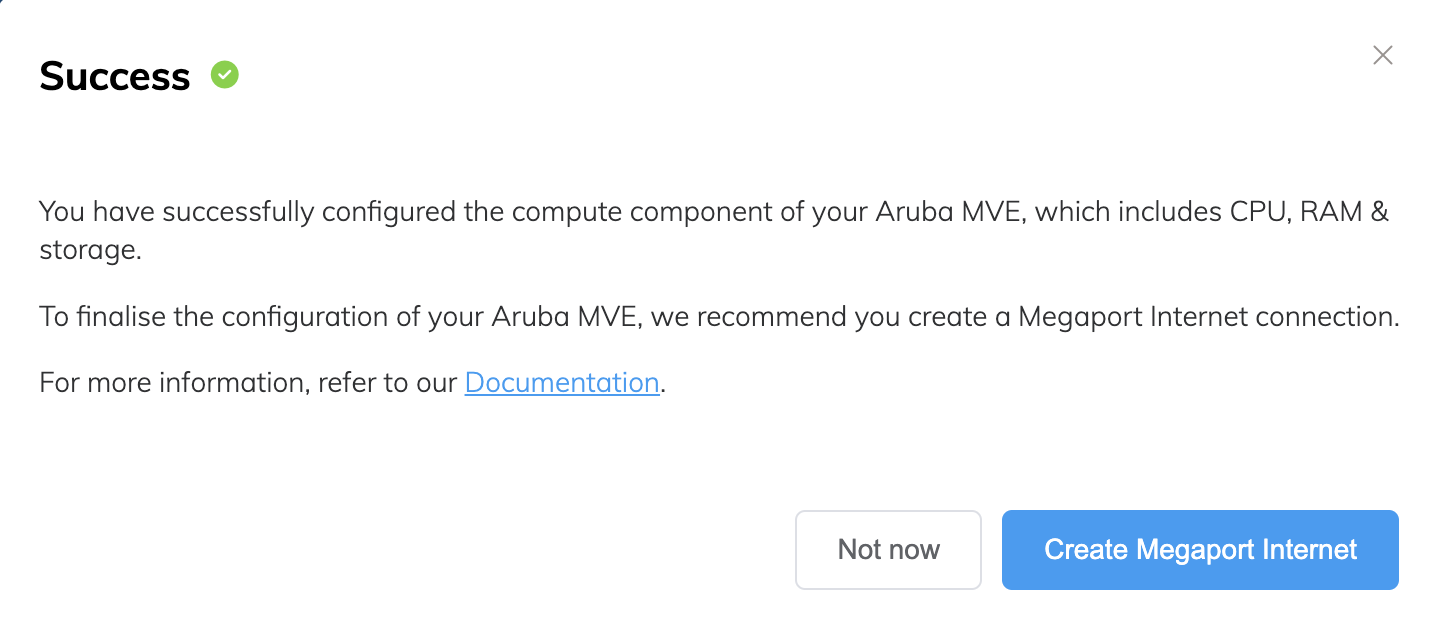

Ti verrà chiesto di creare una connessione Megaport Internet. Una connessione Megaport Internet fornisce connettività e permette al MVE di registrarsi e comunicare con Aruba SD-WAN.

Per creare la connessione Megaport Internet

Clicca su Crea Internet Megaport per procedere (consigliato), o clicca su Non ora per provisionare l’accesso a internet in un secondo momento.

Nota

MVE richiede connettività a internet sulla interfaccia virtuale del piano di gestione. Puoi provvedere a una connessione Megaport Internet o configurare una connessione internet di terze parti utilizzando un VXC privato. Raccomandiamo vivamente di creare una connessione Megaport Internet per l’avvio e il dispiegamento iniziale di MVE per garantire che MVE sia provisionato e funzioni correttamente.
Seleziona il porto di destinazione (il router internet). Il B-End di una connessione Megaport Internet può essere ovunque sia disponibile Megaport Internet. Puoi utilizzare il campo Cerca per trovare il nome del porto, Paese, Città Metropolitana, o l’indirizzo del tuo porto di destinazione. Puoi anche filtrare per zona di diversità.
Clicca su Avanti.
Specifica i dettagli della connessione:
- Nome Connessione – Il nome della tua connessione Megaport Internet da mostrare nel Megaport Portal.
- Riferimento del Livello di Servizio (opzionale) – Specificare un numero identificativo univoco per il tuo servizio Megaport da utilizzare per scopi di fatturazione, come un numero di centro di costo, un ID cliente unico, o un numero di ordine di acquisto. Il numero di riferimento del livello di servizio appare per ogni servizio nella sezione Prodotto della fattura. Puoi anche modificare questo campo per un servizio esistente.

  Suggerimento

  Usa gli stessi numeri di Riferimento del Livello di Servizio per la connessione Megaport Internet e il MVE per aiutarti a identificare la coppia corrispondente nella tua fattura.
- Limite di Velocità – La velocità della tua connessione in Mbps. Il limite di velocità è configurabile a partire da 20 Mbps e può scalare a diversi Gbps o più, in incrementi di 1 Mbps. I livelli di velocità disponibili possono variare in base alla località e al tipo di servizio. Puoi modificare la velocità come necessario dopo aver creato la connessione Megaport Internet. I dettagli di fatturazione mensile appaiono in base alla località e al limite di velocità.
- Stato VXC – Seleziona Abilitato o Arresta per definire lo stato iniziale della connessione. Per maggiori informazioni, vedi Arresto di un VXC per test di failover.

  Nota

  Se selezioni Arresta, il traffico non passerà attraverso questo servizio e si comporterà come se fosse inattivo sulla rete Megaport. La fatturazione per questo servizio rimarrà attiva e ti sarà ancora addebitata questa connessione.
- A-End vNIC - Specifica un vNIC dall’elenco a discesa. L’elenco mostra i vNIC che sono stati creati con il MVE.
- VLAN A-End Preferita (opzionale) – Specifica un ID VLAN inutilizzato per questa connessione. Questo deve essere un ID VLAN unico su questo MVE e può variare da 2 a 4093. Se specifichi un ID VLAN già in uso, il sistema mostra il prossimo numero VLAN disponibile. L’ID VLAN deve essere unico per procedere con l’ordine. Se non specifichi un valore, Megaport lo assegnerà.
  In alternativa, puoi cliccare su Untag. Questa selezione rimuove il tagging VLAN per questa connessione e sarà configurata senza un ID VLAN.
- Durata Minima – Seleziona Nessuna durata minima, 12 Mesi, 24 Mesi, o 36 Mesi. Durate più lunghe comportano una tariffa mensile più bassa. 12 Mesi è selezionato di default. Prendi nota delle informazioni visualizzate sullo schermo per evitare penali per recesso anticipato (ETF).

  Abilita l’opzione Rinnovo Durata Minima per i servizi con una durata di 12, 24 o 36 mesi per rinnovare automaticamente il contratto allo stesso prezzo scontato e durata alla fine del contratto. Se non rinnovi il contratto, alla fine del termine, il contratto si convertirá automaticamente in un contratto a tempo indeterminato per il periodo di fatturazione successivo, allo stesso prezzo, senza sconti di durata.

  Per maggiori informazioni, vedi Megaport Internet Prezzi e Termini del Contratto e VXC, Megaport Internet, e Fatturazione IX.
- Etichette Risorsa – Puoi utilizzare le etichette delle risorse per aggiungere i tuoi metadati di riferimento a un servizio Megaport. Per aggiungere un’etichetta:
  1. Clicca su Aggiungi Etichette.
  2. Clicca su Aggiungi Nuova Etichetta.
  3. Inserisci i dettagli nei campi:
    - Chiave – stringa con lunghezza massima 128. I valori validi sono a-z 0-9 _ : . / \ -
    - Valore – stringa con lunghezza massima 256. I valori validi sono a-z A-Z 0-9 _ : . @ / + \ - (spazio)
  4. Clicca su Salva.
  Se hai già etichette di risorse per quel servizio, puoi gestirle cliccando su Gestisci Etichette.

  Avviso

  Non includere mai informazioni sensibili in un’etichetta di risorsa. Le informazioni sensibili includono comandi che restituiscono definizioni di tag esistenti e informazioni che identificheranno una persona o un’azienda.
Clicca su Avanti per procedere al riepilogo dei dettagli della connessione.
Clicca su Aggiungi VXC per ordinare la connessione.
Clicca su Rivedi Ordine nell’area dei Servizi Configurati.
Se hai un codice promozionale, clicca su Aggiungi Codice Promo, inseriscilo, quindi clicca su Aggiungi Codice.
Clicca su Ordina Ora.

Ordinare MVE configura l’appliance e assegna indirizzi IP dalla SDN di Megaport. Il provisioning del MVE richiede solo pochi minuti. Il processo di provisioning avvia un Aruba EdgeConnect (EC-V).

Visualizzazione dell’MVE

È possibile visualizzare l’MVE in Orchestrator e nel Megaport Portal.

Visualizzazione in Orchestrator

L’MVE è ora gestito tramite Aruba Orchestrator e puoi visualizzarlo nell’elenco dei Dispositivi Scoperti.

Per visualizzare un MVE in Orchestrator

Accedi a Orchestrator.
Scegli Orchestrator > Configurazione > Distribuzione.
Clicca sull’icona Modifica accanto all’apparecchio.

Mentre aggiungi alla tua rete, puoi clonare e modificare il modello per il riutilizzo con altre distribuzioni EC-V, assegnando a ciascun EC-V un tag di sistema unico.

Visualizzazione nel Megaport Portal

Dopo aver creato l’MVE, è possibile visualizzarlo nel Megaport Portal sulla pagina Servizi. È possibile visualizzare anche gli indirizzi IP pubblici assegnati.

Per visualizzare un MVE nel Megaport Portal

Vai alla pagina Servizi.

MVE e connessione Megaport Internet nel Megaport Portal

L’icona Megaport Internet si differenzia da un’icona standard VXC nel Megaport Portal, come mostrato nell’immagine.

Per ulteriori informazioni sulla pagina Servizi, consulta Capire la pagina dei servizi.

Aggiornamento della connessione Megaport Internet

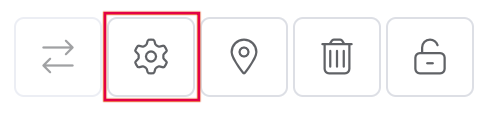

Clicca sull’icona ingranaggio accanto alla connessione Megaport Internet nel Megaport Portal per apportare modifiche.

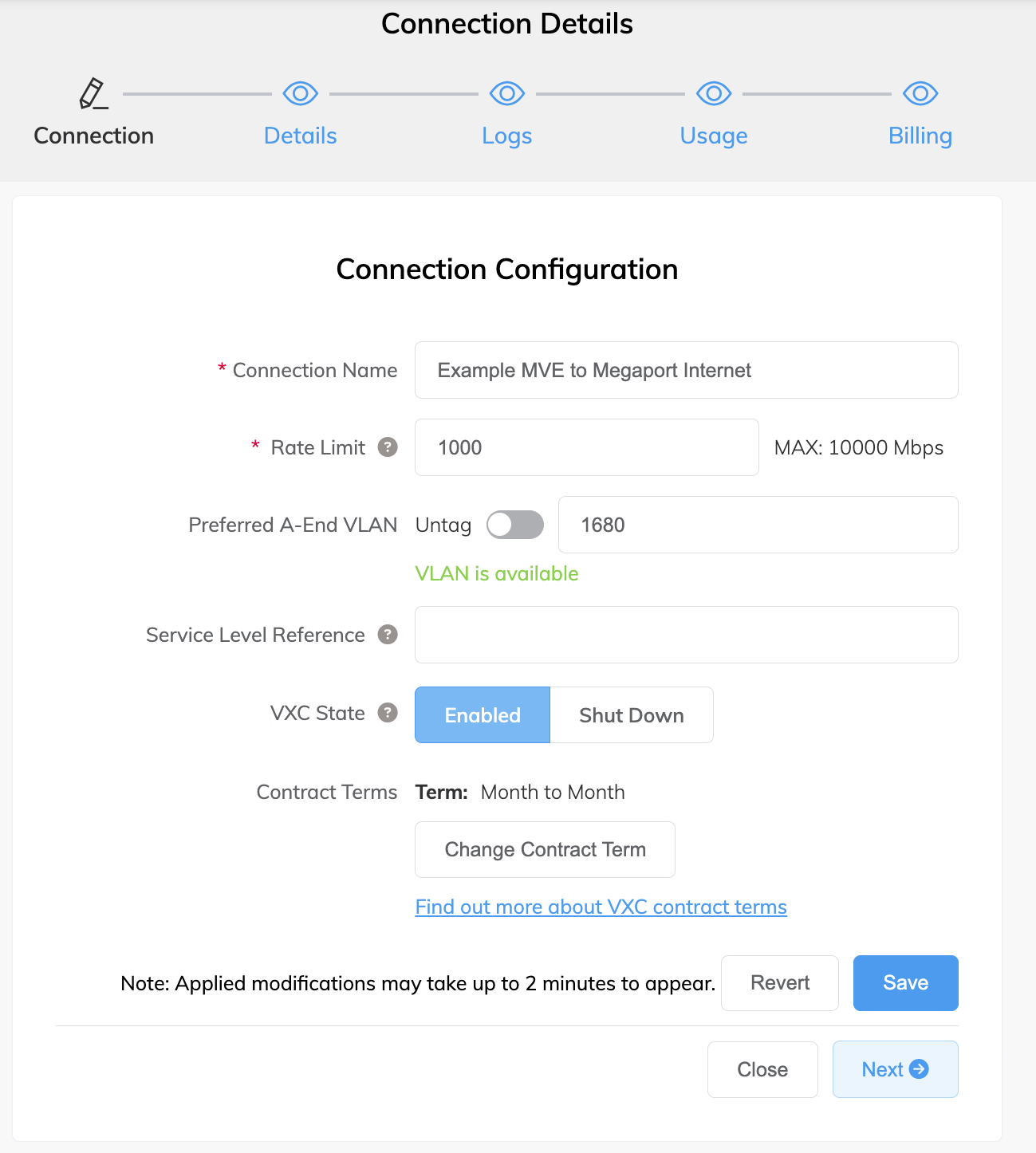

Puoi modificare i dettagli della connessione Megaport Internet inclusi il nome della connessione, il limite di velocità, l’ID VLAN, il riferimento fattura, lo stato della connessione e i termini del contratto. Una volta inviati, questi cambiamenti entrano in vigore in pochi minuti.

Per eliminare la connessione Megaport Internet, clicca sull’icona del cestino. Per ulteriori informazioni, consulta Cessazione di una Connessione Megaport Internet.

Per bloccare o sbloccare la connessione Megaport Internet, clicca sull’icona del lucchetto.

Per visualizzare gli indirizzi IP pubblici assegnati all’MVE

Clicca sull’icona ingranaggio accanto alla connessione Megaport Internet.

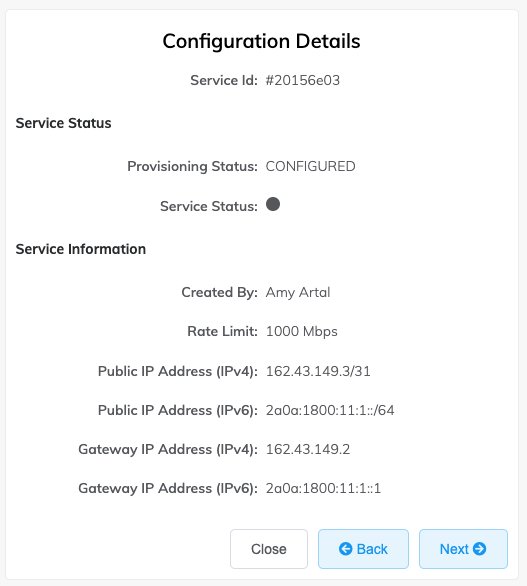

La schermata di configurazione della connessione appare. Da qui, è possibile modificare qualsiasi dettaglio della connessione Megaport Internet.
Seleziona la scheda Dettagli.
Localizza l’indirizzo IP pubblico (IPv4 o IPv6).
Questi sono gli indirizzi IP pubblici assegnati all’MVE.

Approva e aggiorna l’apparecchio EC-V dell’MVE

Dopo aver creato il nuovo apparecchio EC-V, sarà visibile sotto Discovered Appliances in Aruba Orchestrator. Successivamente, lo accetterai come nuovo apparecchio e il suo software verrà aggiornato alla versione 9.1.0.0_91199.

Per approvare e aggiornare il nuovo apparecchio EC-V

Prima che Aruba Orchestrator aggiunga l’EC-V all’elenco degli apparecchi gestiti, è necessario approvarlo manualmente.

Accedi al tuo sistema Aruba Orchestrator aziendale.
Scegli Configurazione > Discovery | Discovered Appliances o clicca su Appliances Discovered in alto a destra dello schermo.

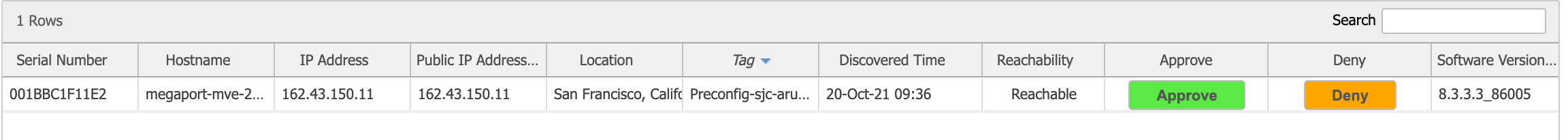

Vedrai un nuovo dispositivo in attesa di approvazione.
Clicca su Approva accanto al nuovo dispositivo.

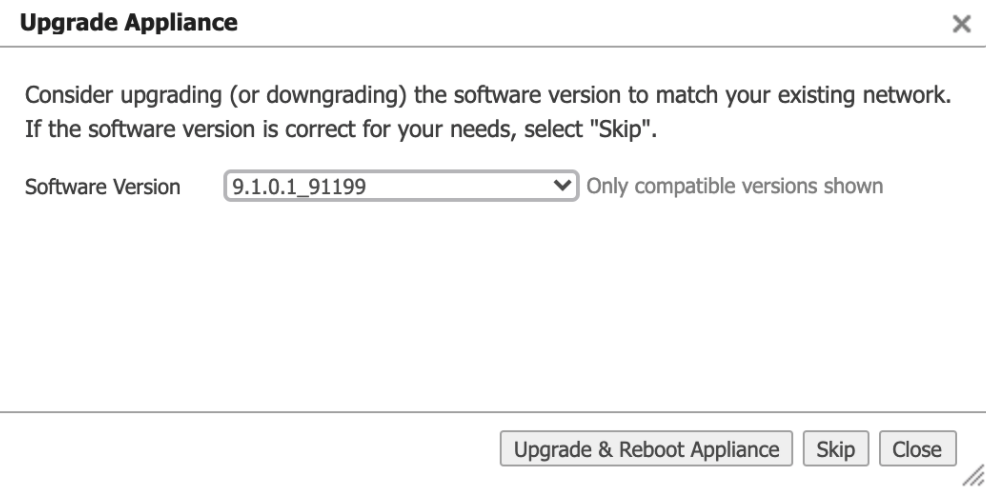

La schermata di aggiornamento appare. MVE richiede che tu aggiorni Aruba Orchestrator ad un minimo della versione 9 o successiva.
Scegli una versione software 9.x dal menu a discesa che sia compatibile con la tua versione di Orchestrator.
Clicca su Aggiorna e Riavvia Apparecchio.
Il processo di aggiornamento e riavvio richiede circa 5 a 10 minuti.
Clicca su Chiudi quando l’aggiornamento è completo.

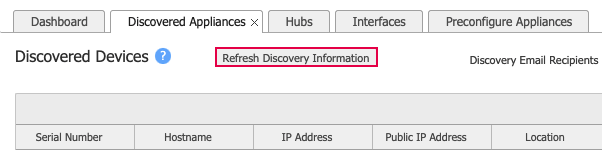

Clicca su Aggiorna Informazioni di Scoperta nella schermata Dispositivi Scoperti per verificare la nuova versione del software.
Clicca su Approva.
La schermata di aggiornamento dell’apparecchio mostra che non ci sono aggiornamenti disponibili, confermando che Orchestrator è aggiornato.
Clicca su Salta.
Clicca su Esegui Assistente di Configurazione Manuale nella schermata di applicazione della preconfigurazione dell’apparecchio.
Puoi anche selezionare un modello di preconfigurazione, se disponibile.

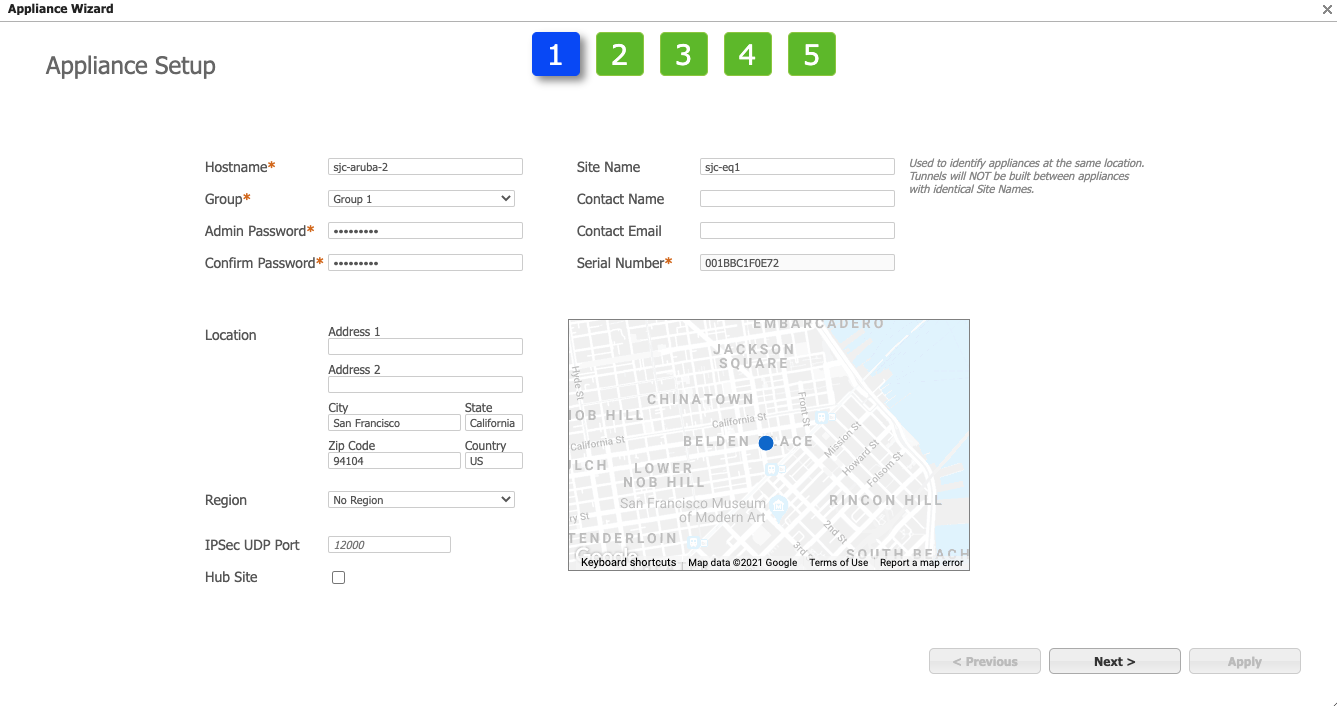

Fornisci i dettagli dell’apparecchio:
- Nome host – Megaport assegna un nome host di default, ma questo è un campo di testo libero che ti permette di assegnare un nome facilmente identificabile a questo apparecchio.
- Gruppo – Come richiesto per la tua rete, specifica un nome di gruppo per l’apparecchio.
- Password amministratore – Specifica e conferma una password sicura.
- Numero di serie – Questo numero è assegnato di default.
  Il resto dei campi è opzionale.
Clicca su Avanti.

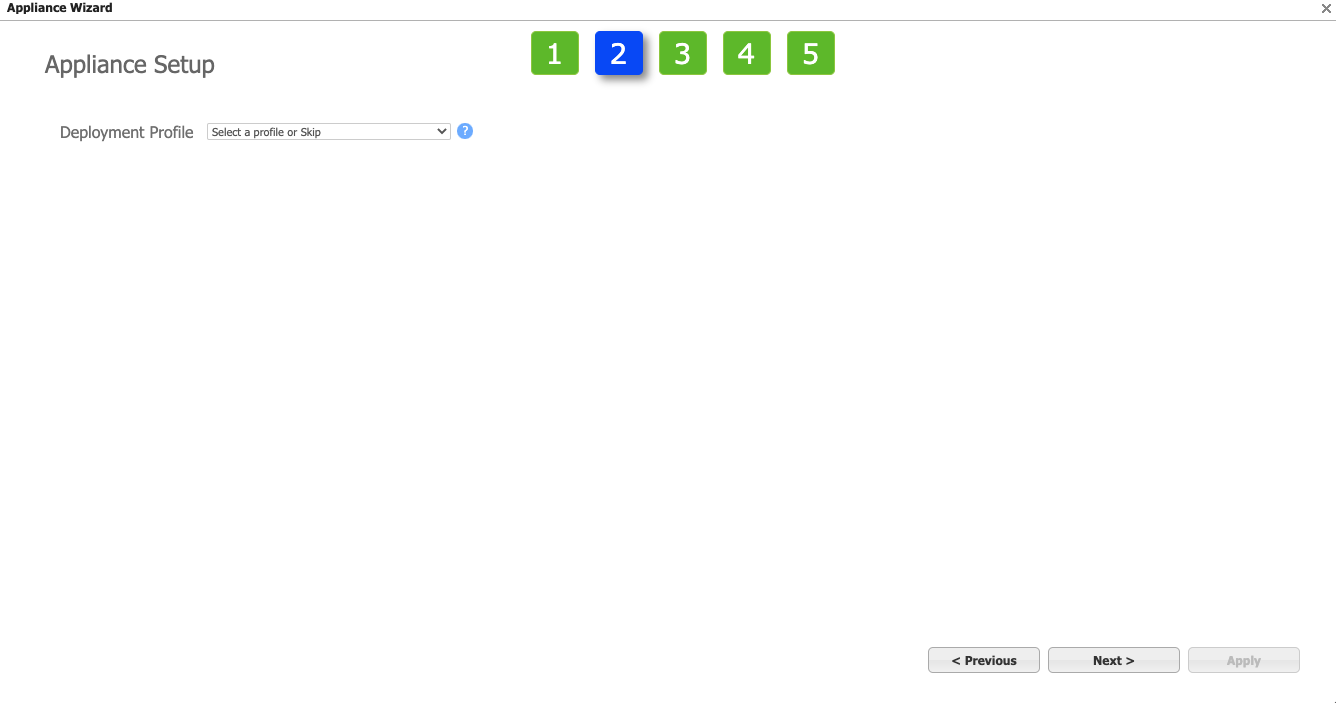

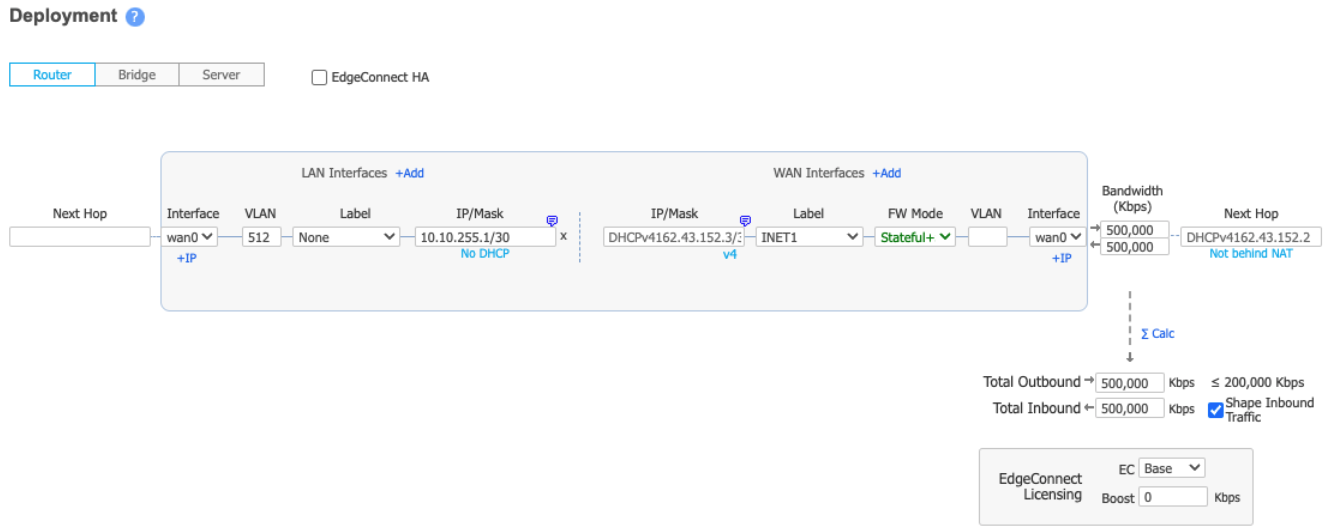

Seleziona un profilo nel menu a discesa Profilo di Distribuzione, o clicca su Avanti per saltare.

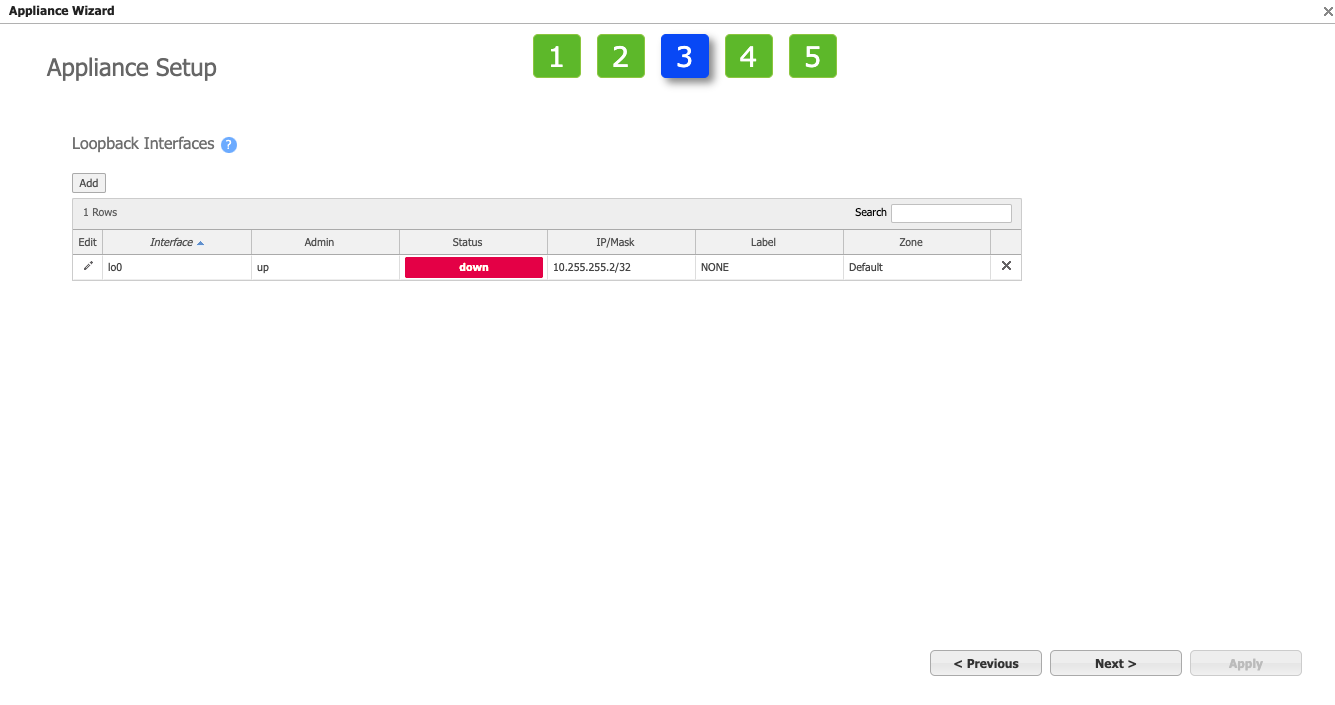

(Facoltativo) Clicca su Aggiungi per aggiungere un’interfaccia di loopback e un indirizzo IP che soddisfino i requisiti della tua rete, oppure clicca su Avanti.

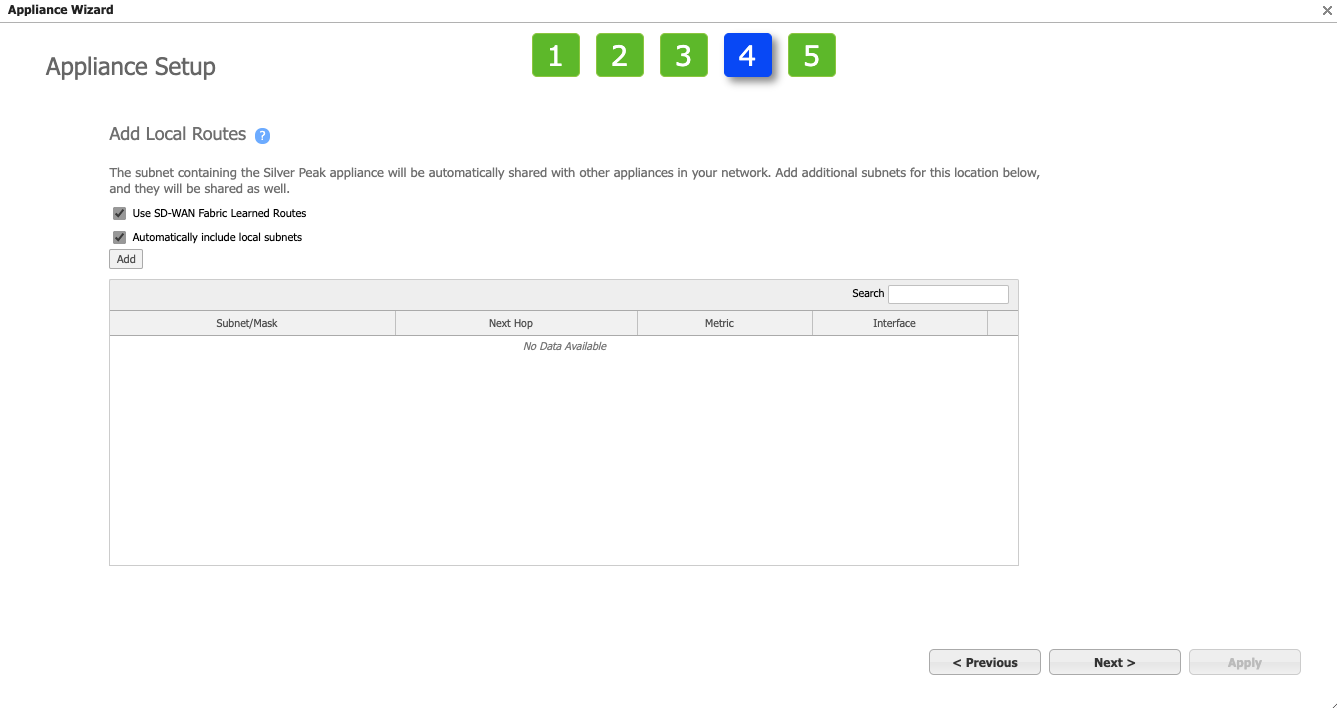

Come richiesto per la tua rete, seleziona Utilizzare le rotte apprese dalla rete SD-WAN e/o Includere automaticamente le sottoreti locali e clicca su Avanti.

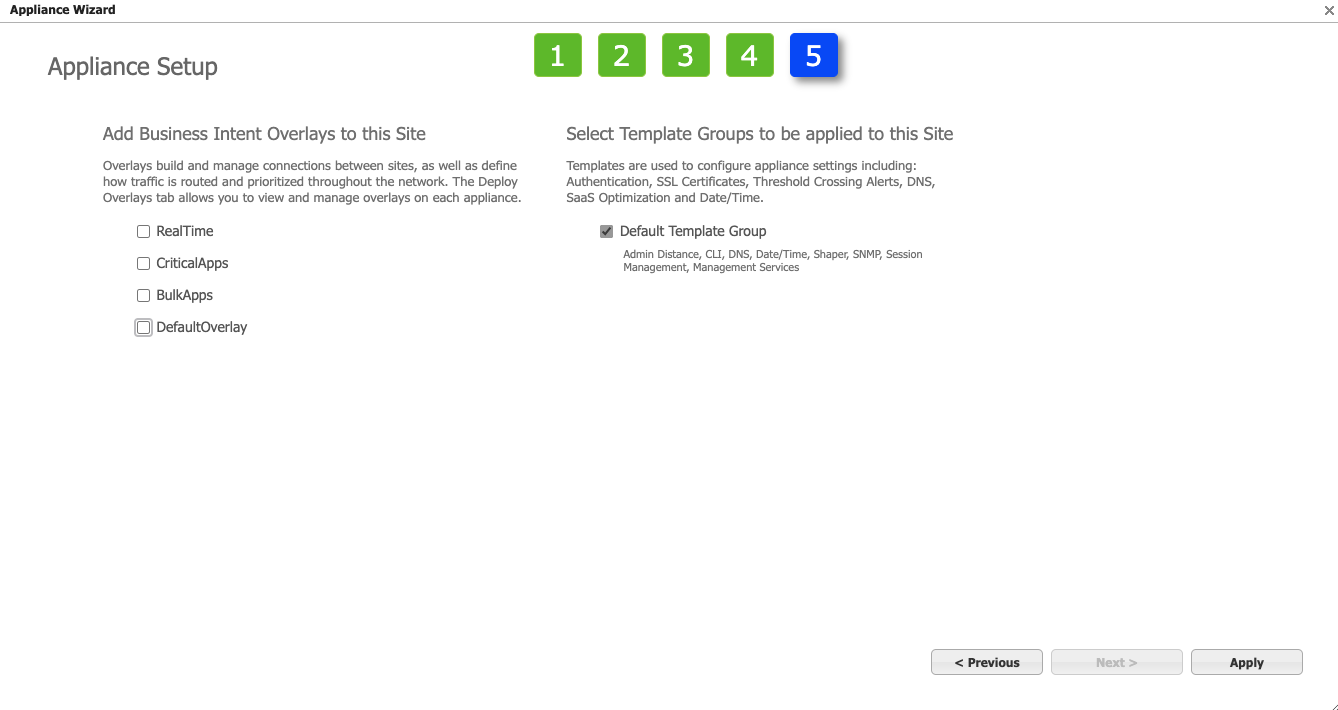

Come richiesto per la tua rete, seleziona o deseleziona le opzioni appropriate sotto Add Business Intent Overlays to this Site e Select Template Groups to be applied to this Site.
Nota che una configurazione impropria di sovraposizioni e/o etichette può risultare in errori di comunicazione con Orchestrator. Consulta la documentazione di Aruba per ulteriori informazioni.
Clicca su Applica.

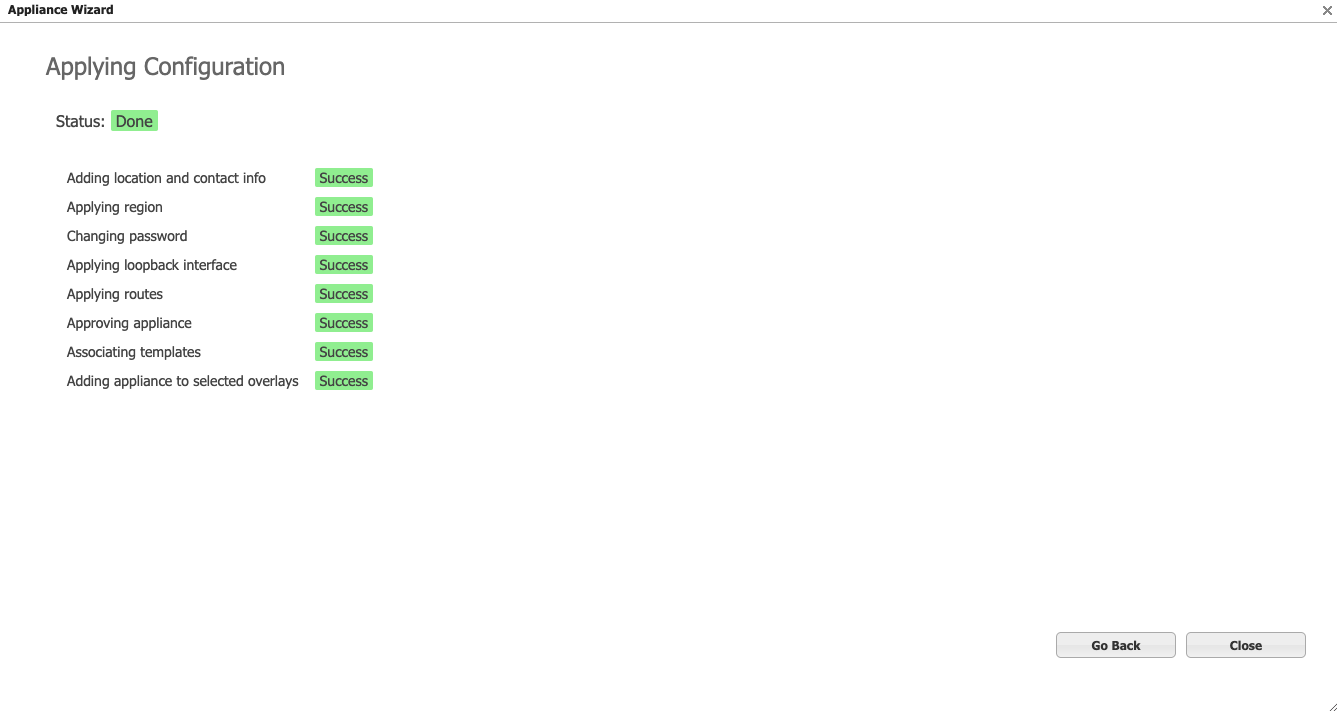

L’Assistente per l’Apparecchio applica gli aggiornamenti della configurazione all’apparecchio EC-V dell’MVE.
Clicca su Chiudi.

L’apparecchio è ora gestito tramite Aruba Orchestrator e puoi visualizzarlo nell’elenco dei Dispositivi Scoperti.

Passaggi successivi

Una volta che il MVE è provisionato con uno stato Attivo, il passo successivo è collegare un VXC a un CSP, una porta locale, o una rete di terze parti. Puoi opzionalmente collegare una Porta fisica al MVE attraverso un VXC privato o connetterti a un fornitore di servizi nel Megaport Marketplace.

Per maggiori informazioni, consulta Creazione di un VXC.
