Revisione delle impostazioni di connessione MVE in VMware SD-WAN
È possibile revisionare le impostazioni della connessione MVE attraverso la console VMware e l’interfaccia a riga di comando.

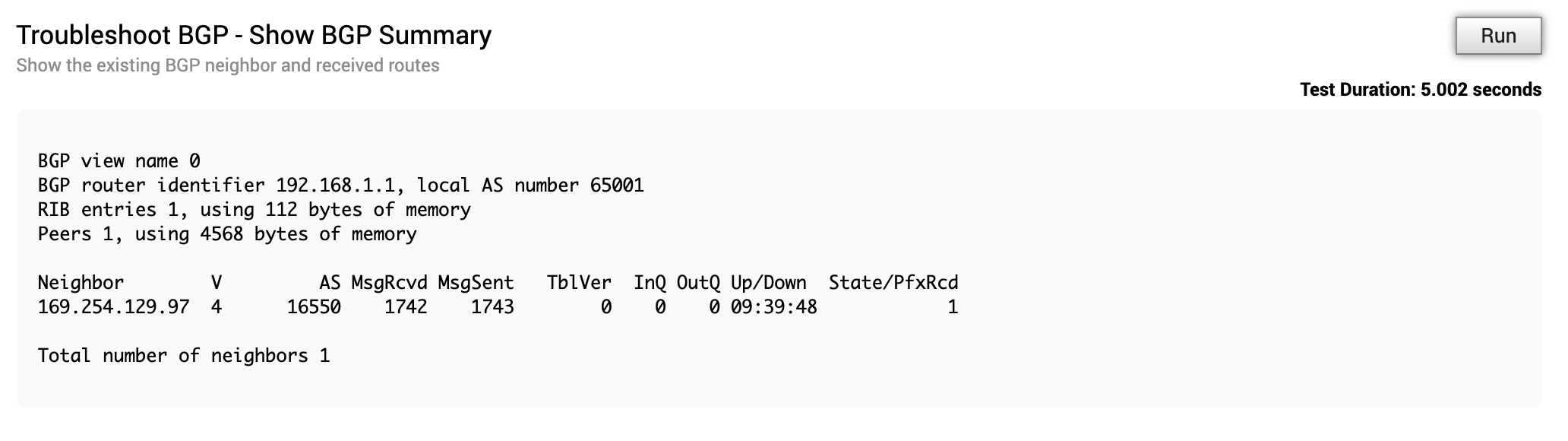

In Orchestrator, sotto Test & Troubleshoot > Remote Diagnostics, seleziona MVE e clicca su Avvia per Troubleshoot BGP - Show BGP Summary per verificare la sessione BGP e assicurarsi che il router remoto sia attivo.
È possibile controllare anche la connettività e lo stato BGP dall’interfaccia a riga di comando del dispositivo edge.
-
Accedi via SSH al tuo MVE utilizzando la coppia di chiavi SSH fornita durante la creazione di MVE.
ssh -i megaport-mve-instance-1-2048 root@162.43.144.9 -
Controlla la configurazione dell’interfaccia.
edge:megaport-demo-1:~# ip addr list | grep eth2.1000 22: eth2.1000@eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000 inet 169.254.11.18/30 brd 169.254.11.19 scope global eth2.1000Nota
La numerazione delle interfacce sulla riga di comando differisce dalla console Orchestrator. Nell’interfaccia a riga di comando, la numerazione dell’interfaccia inizia a 0, quindi l’interfaccia CLI corrispondente per GE3 è
eth2. Il numero che segueeth2è l’ID dell’interfaccia secondaria (l’ID VLAN di A-End). -
Invia un ping all’estremità remota.
edge:megaport-demo-1:~# ping 169.254.11.17 PING 169.254.11.17 (169.254.11.17) 56(84) bytes of data. 64 bytes from 169.254.11.17: icmp_req=1 ttl=63 time=29.5 ms 64 bytes from 169.254.11.17: icmp_req=2 ttl=63 time=28.7 ms 64 bytes from 169.254.11.17: icmp_req=3 ttl=63 time=32.6 ms 64 bytes from 169.254.11.17: icmp_req=4 ttl=63 time=34.2 ms 64 bytes from 169.254.11.17: icmp_req=5 ttl=63 time=28.6 ms 64 bytes from 169.254.11.17: icmp_req=6 ttl=63 time=28.6 ms ^C --- 169.254.11.17 ping statistics --- 7 packets transmitted, 6 received, 14% packet loss, time 6008ms rtt min/avg/max/mdev = 28.629/30.413/34.279/2.232 ms -
Controlla lo stato BGP.
edge:megaport-demo-1:~# debug.py --bgp_view_summary show ip bgp summary =================== BGP view name 0 BGP router identifier 192.168.1.1, local AS number 65135 RIB entries 1, using 112 bytes of memory Peers 1, using 4568 bytes of memory Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 169.254.11.17 4 64512 2762 2694 0 0 0 22:25:07 1 Total number of neighbors 1
