Regioni accoppiate Azure - Progettazione HA
Quando si utilizza Azure ExpressRoute per trasportare carichi di lavoro Azure di produzione, la configurazione consigliata utilizza circuiti ExpressRoute in entrambe le regioni di un paio di regioni Azure utilizzando le entrate ExpressRoute in ogni regione. La soluzione Megaport che collega la rete del cliente potrebbe essere una singola Porta, una coppia di connessioni Porta fisiche (sia discrete che in un bundle LAG/LACP) in un unico data center, o una coppia di connessioni Porta fisiche diversificate attraverso molteplici posizioni di data center.

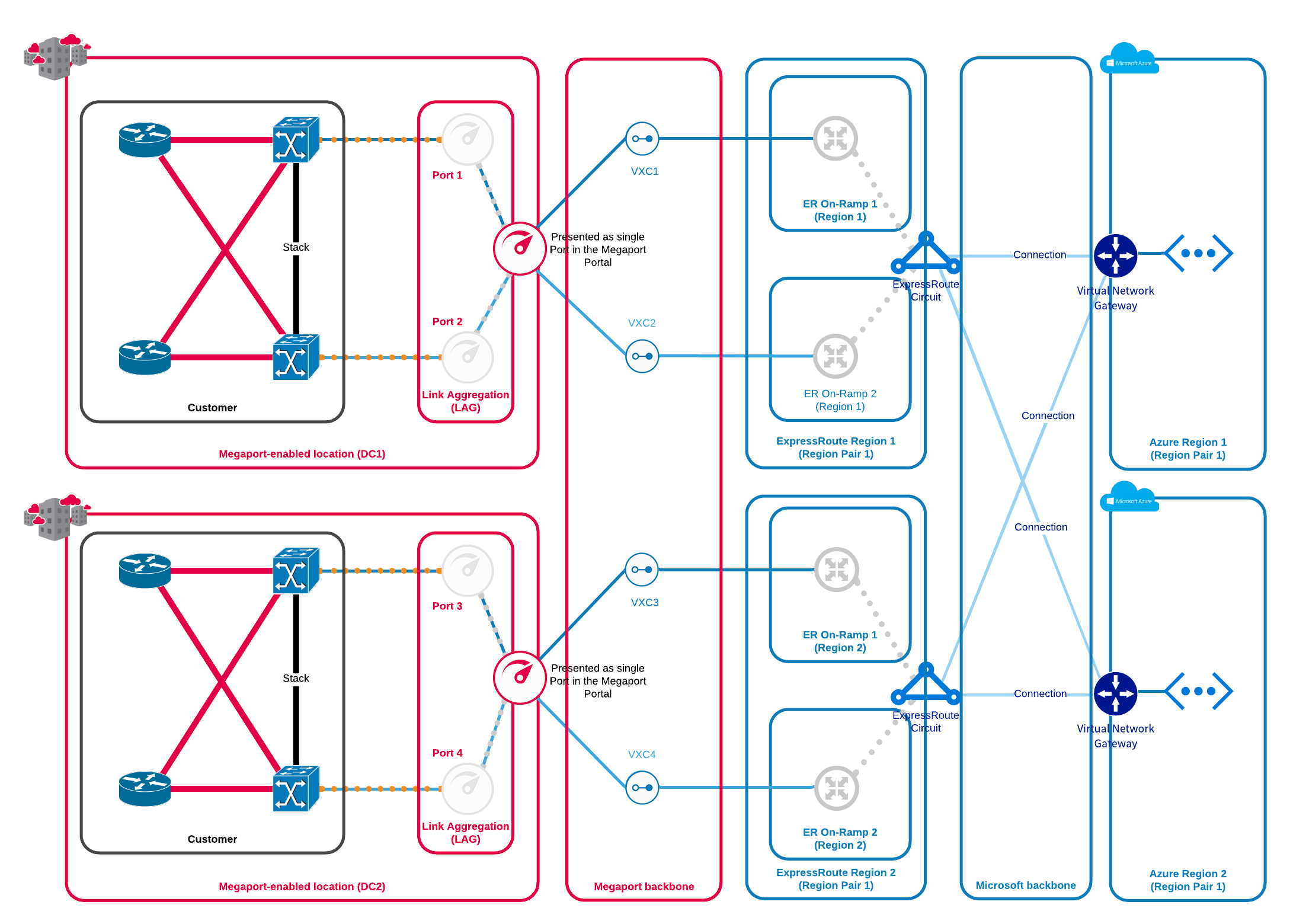

Creazione di percorsi diversi in una regione accoppiata Azure
Questi sono i componenti necessari per creare percorsi diversi in una regione accoppiata Azure tramite Megaport in diverse posizioni del data center:
Microsoft Azure
- Circuito ExpressRoute nella regione 1 del paio di regioni
- Circuito ExpressRoute nella regione 2 del paio di regioni
- Gateway di rete virtuale nella regione 1 collegato alla rete virtuale (vNet)
- Gateway di rete virtuale nella regione 2 collegato alla rete virtuale (vNet)
Megaport
- 1 (o 2 in una configurazione di aggregazione di link/LAG) Porta in una posizione abilitata da Megaport
- 1 (o 2 in una configurazione LAG) Porta in una posizione abilitata da Megaport
- 4 VXC ognuna delle quali si collega a diverse posizioni di entrata Azure
Nota
Fai riferimento alle voci della FAQ di Microsoft su più circuiti ExpressRoute che collegano un vNet alla stessa (o diversa) località di peering:
