Creazione di connessioni private Megaport per dispositivi Juniper MX ed EX

Questo argomento descrive come creare una connessione privata punto-punto tra un dispositivo Juniper MX e un dispositivo Juniper EX sulla rete Megaport.

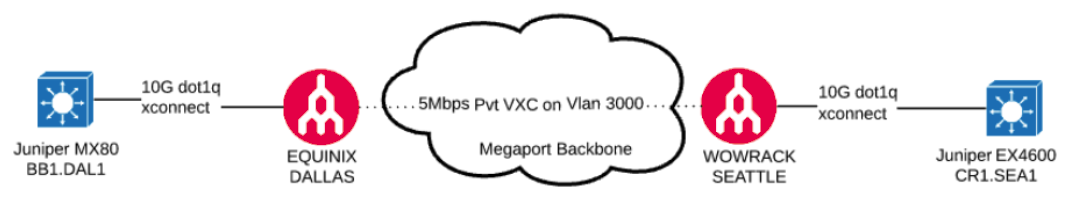

Topologia

Topologia del dispositivo Juniper

Prerequisiti

Prima di procedere, assicurati di avere il seguente:

Un Port istituito in due località con uno stato Live, connesso con Virtual Cross Connect (VXC) completamente distribuito. Se non hai ancora creato un Port, vedi Creazione di una Porta.
Switch di Livello 2 o Livello 3 su ciascuna estremità terminando le connessioni fisiche.
802.1q trunking abilitato sui due collegamenti che si connettono a Megaport.

Distribuzione di un privato VXC

Questa sezione descrive il processo di configurazione dal lato Megaport, utilizzando il Megaport Portal.

Per distribuire un privato VXC

Nel Megaport Portal, vai alla pagina Servizi e seleziona il Port di origine A-End.
Clicca su +Connessione.
Clicca su VXC Privato.
Seleziona il Port di destinazione (il B-End).
Clicca su Avanti.
Specifica i dettagli della connessione:
- Nome Connessione – Il nome del tuo VXC da mostrare nel Megaport Portal. Specifica un nome per il VXC che è facilmente identificabile. Puoi cambiare il nome in seguito, se preferisci.
- Riferimento del Livello di Servizio (opzionale) – Specificare un numero identificativo univoco per il tuo servizio Megaport da utilizzare per scopi di fatturazione, come un numero di centro di costo, un ID cliente unico, o un numero di ordine di acquisto. Il numero di riferimento del livello di servizio appare per ogni servizio nella sezione Prodotto della fattura. Puoi anche modificare questo campo per un servizio esistente.
- Limite di Velocità – La velocità della tua connessione in Mbps. Viene visualizzata la velocità massima. La velocità massima disponibile è limitata alla più piccola del port di origine o di destinazione.
- Stato VXC – Seleziona Abilitato o Arresta per definire lo stato iniziale della connessione. Per ulteriori informazioni, vedi Arrestare un VXC per il test del failover.

  Nota

  Se selezioni Arresta, il traffico non fluirà attraverso questo servizio e si comporterà come se fosse inattivo sulla rete Megaport. La fatturazione per questo servizio rimarrà attiva e ti verrà ancora addebitato per questa connessione.
- VLAN A-End Preferita – Specifica il tag VLAN 802.1q per questa connessione che riceverai tramite la VLAN A-End.
- VLAN B-End Preferita – Specifica il tag VLAN 802.1q per questa connessione che riceverai tramite la VLAN B-End.

  I tag VLAN ad ogni estremità non devono essere uguali. Questo esempio utilizza la VLAN 3000 ad ogni estremità della connessione di trasporto tra Dallas e Seattle.
- Durata Minima – Seleziona Nessuna durata minima, 12 Mesi, 24 Mesi, o 36 Mesi. Durate più lunghe comportano una tariffa mensile più bassa. 12 Mesi è selezionato di default. Prendi nota delle informazioni visualizzate sullo schermo per evitare penali per recesso anticipato (ETF).

  Abilita l’opzione Rinnovo Durata Minima per i servizi con una durata di 12, 24 o 36 mesi per rinnovare automaticamente il contratto allo stesso prezzo scontato e durata alla fine del contratto. Se non rinnovi il contratto, alla fine del termine, il contratto si convertirá automaticamente in un contratto a tempo indeterminato per il periodo di fatturazione successivo, allo stesso prezzo, senza sconti di durata.

  Per ulteriori informazioni, vedi Prezzo VXC e Termini del Contratto e VXC, Megaport Internet, e Fatturazione IX.
- Etichette Risorsa – Puoi utilizzare le etichette delle risorse per aggiungere i tuoi metadati di riferimento a un servizio Megaport. Per aggiungere un’etichetta:
  1. Clicca su Aggiungi Etichette.
  2. Clicca su Aggiungi Nuova Etichetta.
  3. Inserisci i dettagli nei campi:
    - Chiave – stringa con lunghezza massima 128. I valori validi sono a-z 0-9 _ : . / \ -
    - Valore – stringa con lunghezza massima 256. I valori validi sono a-z A-Z 0-9 _ : . @ / + \ - (spazio)
  4. Clicca su Salva.
  Se hai già etichette di risorse per quel servizio, puoi gestirle cliccando su Gestisci Etichette.

  Avviso

  Non includere mai informazioni sensibili in un’etichetta di risorsa. Le informazioni sensibili includono comandi che restituiscono definizioni di tag esistenti e informazioni che identificheranno una persona o un’azienda.
Clicca su Aggiungi VXC per salvare il VXC.
Clicca su Rivedi Ordine e procedi attraverso il processo di ordinazione.

Quando il VXC viene distribuito, puoi visualizzarlo nella pagina Servizi di Portal.

Ora che il lato della configurazione Megaport è completo, è necessario configurare i dispositivi Juniper su ciascuna estremità del circuito.

Configurare i dispositivi Juniper su ciascuna estremità del circuito

L’esempio utilizza un’unità di trasmissione massima (MTU) supportata di 9100 sulla porta trunk. L’MTU è opzionale. Vedi i risultati di diverse impostazioni MTU in Test delle impostazioni MTU.

Per configurare i dispositivi Juniper

Configura il router Juniper MX80 situato a Dallas in questo modo:

set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 Port"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

Configura il dispositivo Juniper EX4600 situato a Seattle in questo modo:

set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

Test delle impostazioni MTU - Da Dallas a Seattle

Questa sezione mostra come funzionano le diverse impostazioni MTU sulla configurazione da Dallas a Seattle.

Utilizzo MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilizzo MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilizzo MTU 9054: Successo

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms

Test delle impostazioni MTU - Da Seattle a Dallas

Questa sezione mostra come funzionano le diverse impostazioni MTU sulla configurazione da Seattle a Dallas.

Utilizzo MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilizzo MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilizzo MTU 9054: Successo

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms
